Analizador de ruido de fase.
1. Descripción general.

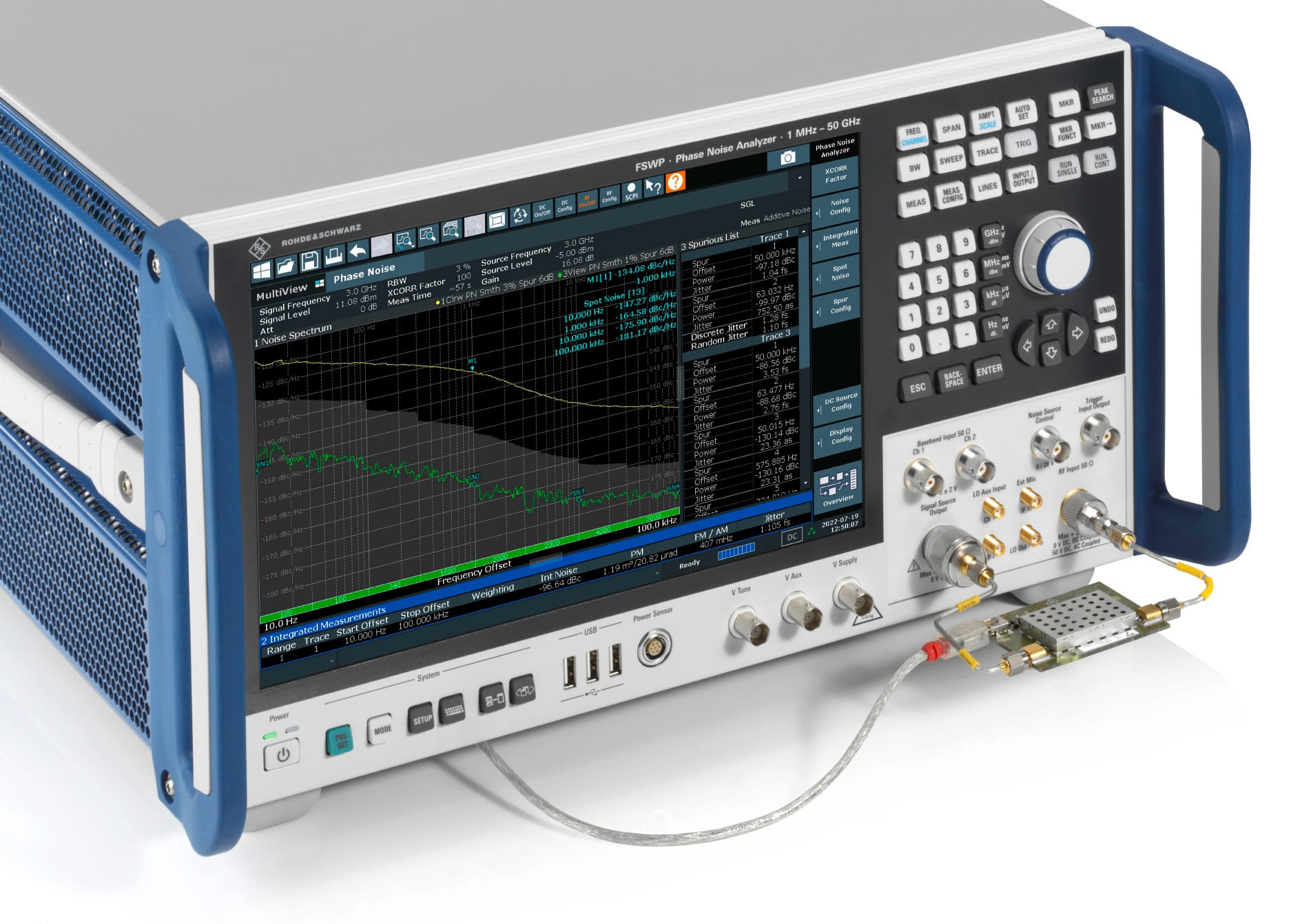

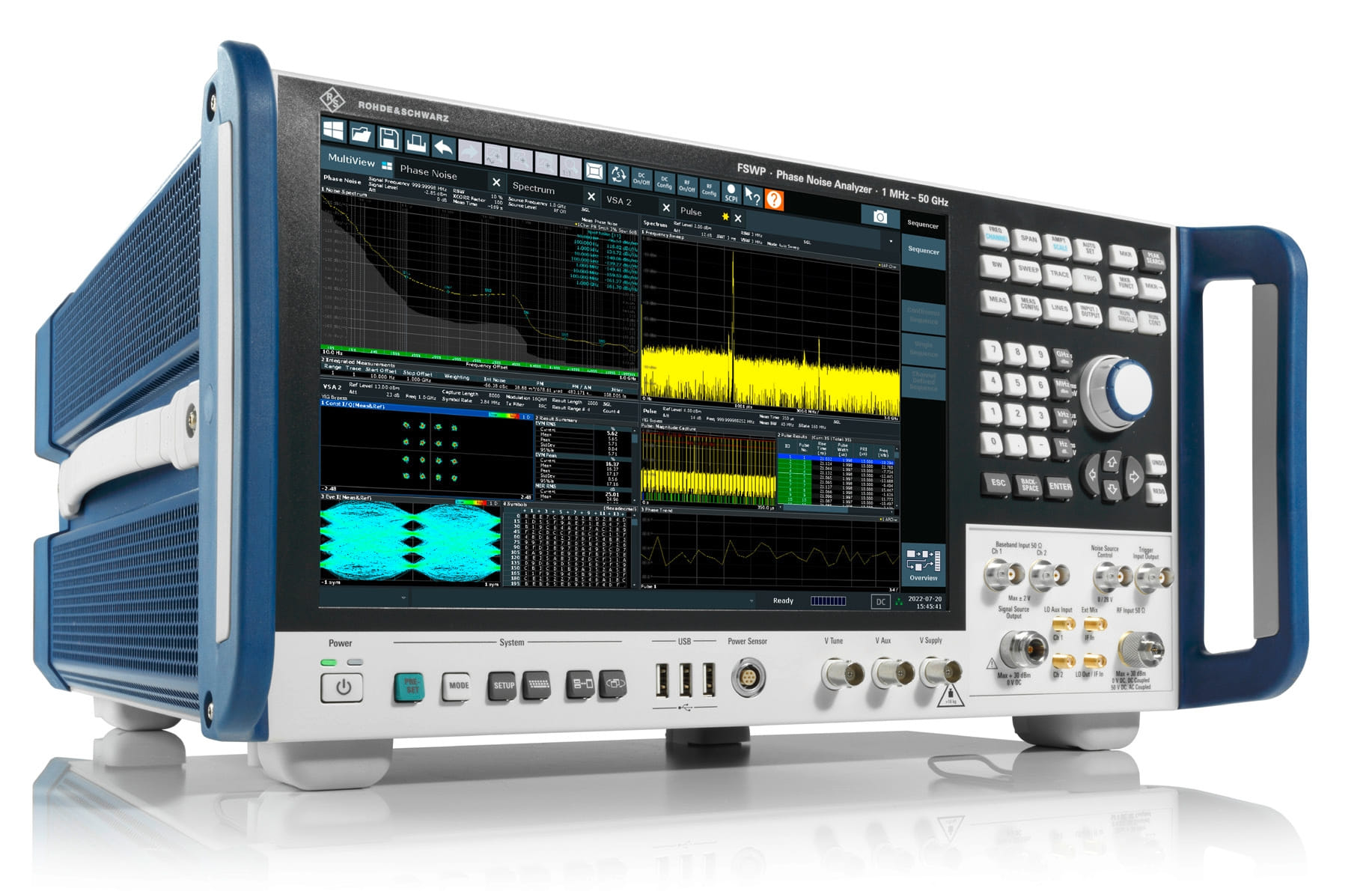

El R&S®FSWP es un analizador de ruido de fase y probador de osciladores controlados por voltaje (VCO) de alta gama. Su alta sensibilidad se debe a sus fuentes internas de bajo ruido y a la correlación cruzada. Permite mediciones rápidas y precisas de ruido de fase en fuentes altamente estables, como las utilizadas en aplicaciones de radar.
Este instrumento combina análisis de ruido de fase con análisis de espectro y señal, brindando una solución integral para el desarrollo y fabricación de sintetizadores, OCXOs, DROs y VCOs.
2. Características clave.
- Rango de frecuencia: 1 MHz a 8/26.5/50 GHz, ampliable hasta 325 GHz con mezcladores armónicos externos.
- Alta sensibilidad para mediciones de ruido de fase gracias a la correlación cruzada y fuentes internas de bajo ruido.
- Medición simultánea de ruido de fase y ruido de amplitud.
- Medición de ruido de fase en señales pulsadas con solo presionar un botón.
- Fuente interna para medición de ruido de fase residual, incluyendo señales pulsadas.
- Arquitectura digital para alta velocidad de medición.
- Fuentes de corriente continua (DC) internas de bajo ruido para caracterización de VCOs.
- Caracterización automática de VCOs.
- Análisis de saltos de frecuencia (hopping) de hasta 8 GHz de ancho de banda con medición automática del tiempo de estabilización.
- Medición de la varianza de Allan, clave para caracterizar la estabilidad de frecuencia en sistemas de navegación satelital.
- Grabador SCPI integrado para automatización de pruebas.
- Analizador de señales y espectro integrado, con ancho de banda de análisis de hasta 320 MHz.
3. Funciones principales.

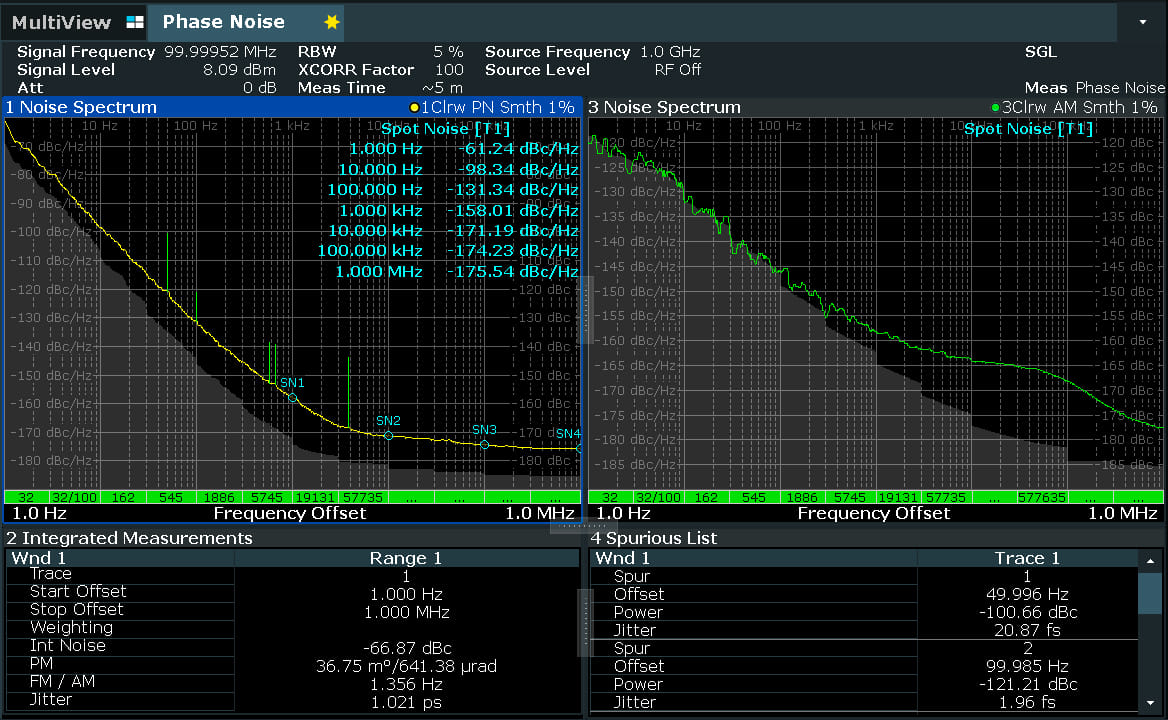

3.1 Mediciones de ruido de fase y ruido de amplitud.
- Fuentes internas de ultra bajo ruido, eliminando la necesidad de generadores externos de alta calidad.
- Correlación cruzada para mejorar la sensibilidad, con incrementos de hasta 25 dB.
- Medición precisa de Allan variance y Allan deviation para caracterizar estabilidad de frecuencia.
- Visualización del ruido de fase y ruido de amplitud en una misma pantalla.

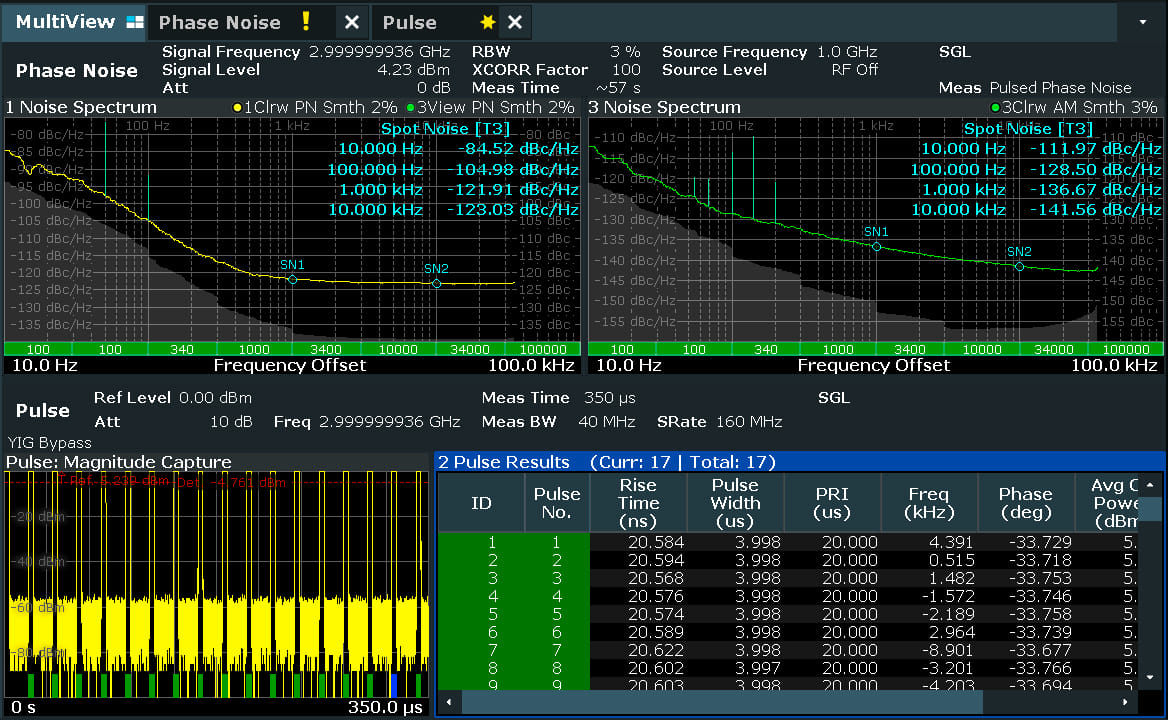

3.2 Medición de ruido de fase en señales pulsadas.
- Configuración simple y rápida, sin necesidad de equipos externos complejos.
- Compensación de atenuación causada por tiempos largos de apagado del pulso.
- Determinación automática de parámetros de pulso, como tasa de repetición y ancho de pulso.
3.3 Medición de ruido de fase residual.
- Fuente interna para mediciones de ruido de fase residual, eliminando configuraciones externas complejas.

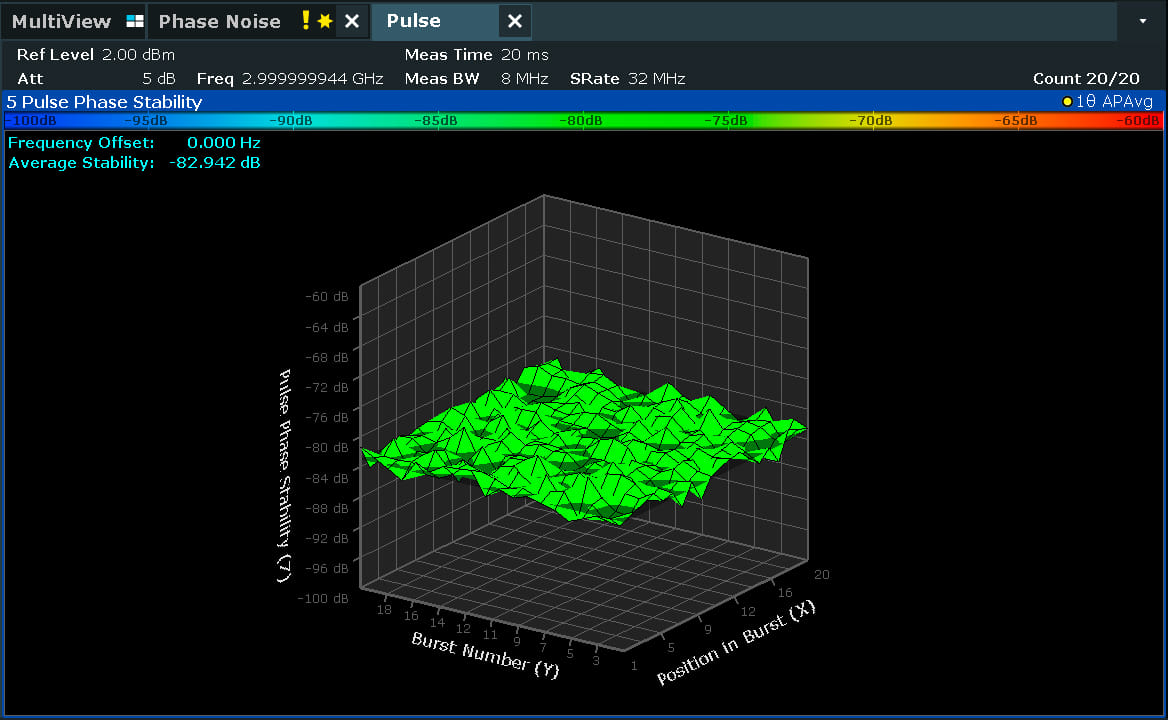

- Medición de la estabilidad de fase y amplitud en señales pulsadas, ideal para aplicaciones de radar.
3.4 Análisis de señales y espectro.
- Análisis de señales hasta 50 GHz, con ancho de banda de análisis de 320 MHz.
- Medición de transitorios y saltos de frecuencia, con hasta 8 GHz de ancho de banda.
- Análisis de señales moduladas digitalmente y analógicas (AM/FM/PM).
- Medición de armónicos y espurios con alta resolución y rango dinámico.
3.5 Caracterización de VCOs.
- Medición automática de parámetros clave, como frecuencia, potencia, consumo de corriente y sensibilidad.
- Medición de armónicos para evaluar interferencias.
- Análisis del ruido de fase en función del voltaje de sintonización.

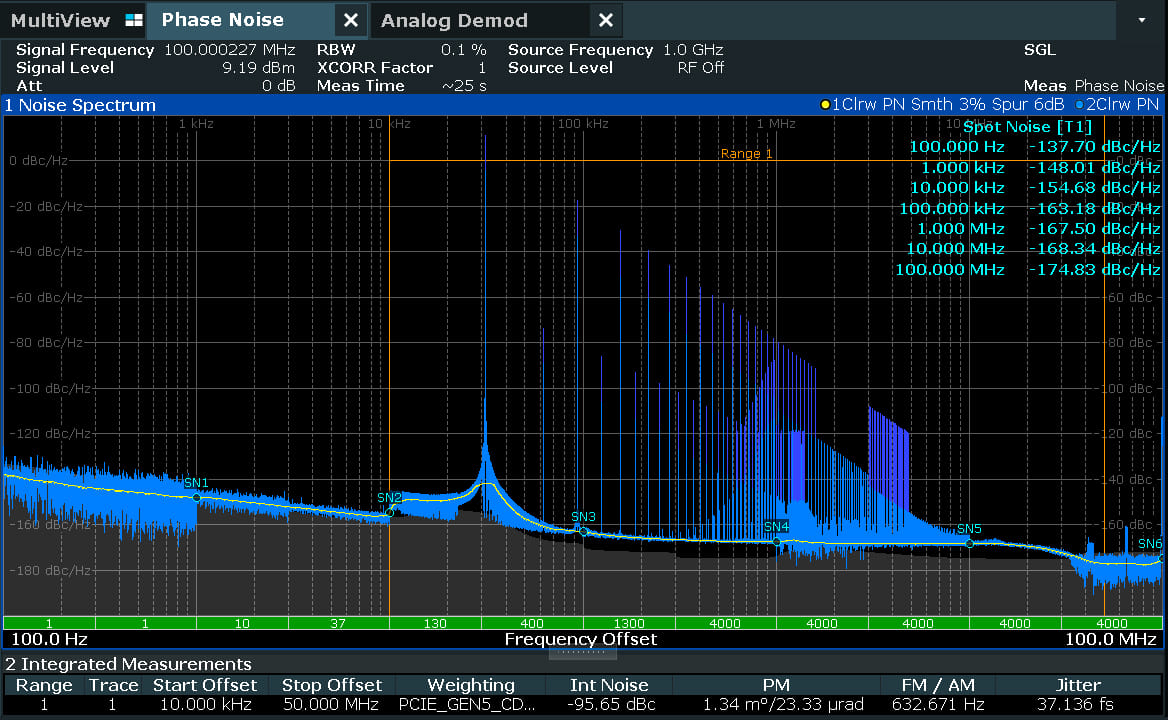

3.6 Análisis de jitter en aplicaciones digitales.
- Medición de jitter en señales de referencia de alta velocidad, como PCIe 6.0 y IEEE 802.3ck.
- Análisis de jitter aleatorio y periódico en líneas de datos de alta velocidad.
4. Beneficios y ventajas.
- Solución todo en uno: Combina analizador de ruido de fase, analizador de espectro y probador de VCOs en un solo equipo.
- Alta sensibilidad y precisión: Mediciones confiables sin necesidad de fuentes de referencia externas.
- Reducción del tiempo de prueba: Mediciones rápidas gracias a su arquitectura digital.
- Facilidad de uso: Interfaz táctil intuitiva y grabador SCPI para automatización.
- Inversión optimizada: Un solo equipo cubre múltiples necesidades de medición en I+D y producción.
5. Conclusión.
El R&S®FSWP es una herramienta de alto rendimiento para el análisis de ruido de fase y caracterización de osciladores, combinando funcionalidad avanzada con una interfaz intuitiva y tiempos de medición ultrarrápidos. Es ideal para aplicaciones en radar, telecomunicaciones, navegación satelital y pruebas de dispositivos digitales de alta velocidad.
