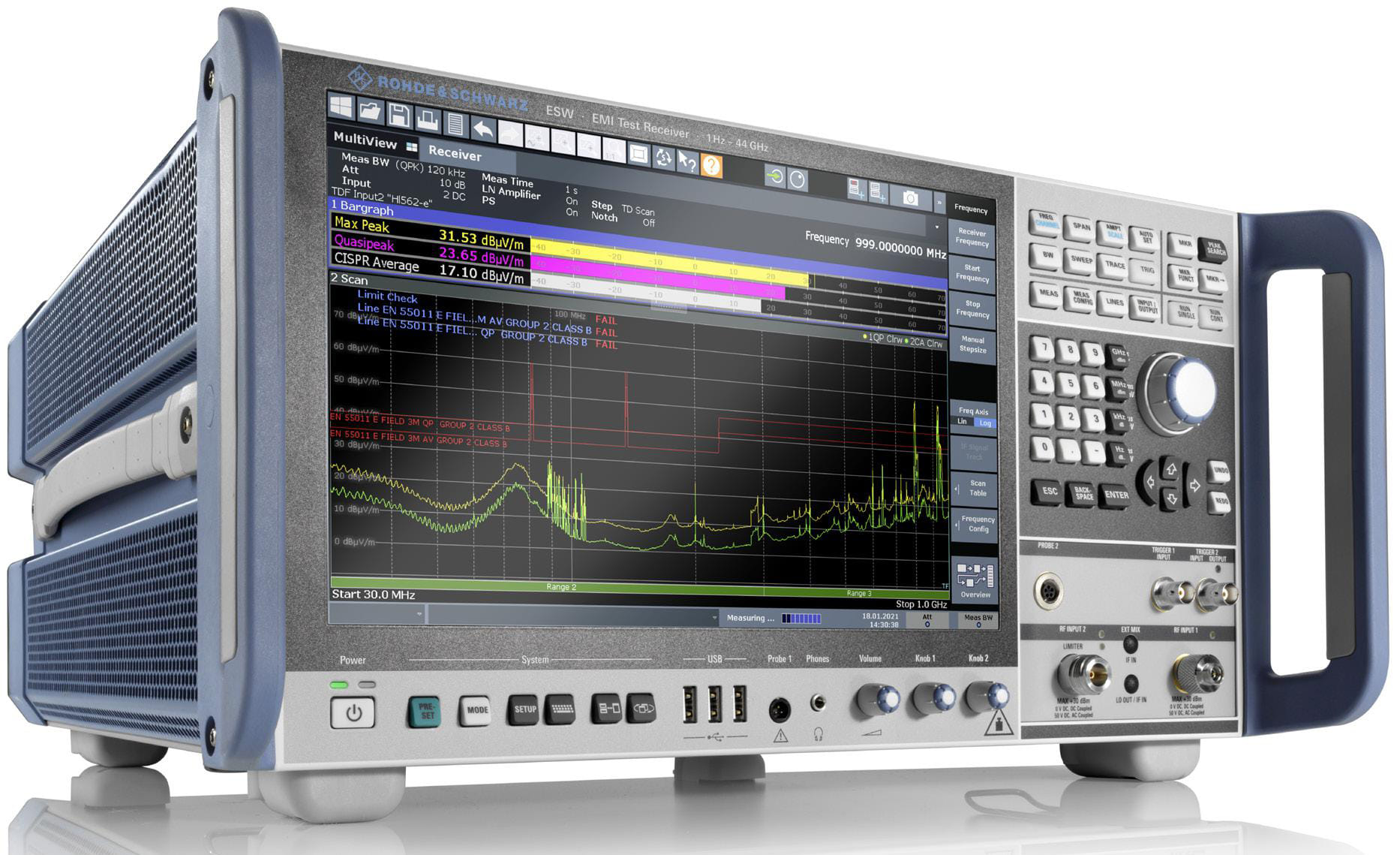

Receptor EMI ESW.
El R&S®ESW es un receptor de pruebas EMI de alto rendimiento para ensayos de conformidad. Gracias a sus excelentes características de RF, su amplio rango dinámico y su alta precisión de medición, el R&S®ESW es ideal para realizar mediciones de certificación rápidas y fiables. Cumple con los requisitos más exigentes de acuerdo con las normas CISPR, EN, MIL-STD-461, DO-160 y FCC. El escaneo en el dominio del tiempo basado en FFT del R&S®ESW permite capturar y ponderar los espectros de perturbaciones con los tiempos de prueba más cortos y el máximo nivel de detalle. El análisis de espectro en tiempo real permite investigar en profundidad incluso las señales de perturbación más breves.
El receptor de pruebas EMI R&S®ESW cumple con los más altos requisitos para ensayos de conformidad EMI gracias a su amplio rango dinámico y alta sensibilidad, resultado de su bajo nivel de ruido y su preselección incorporada con 21 filtros.
El R&S®ESW también incorpora filtros pasa-altos a 2 MHz y 8 MHz para mejorar la sensibilidad en pruebas conducidas de electrónica de potencia. Filtros de rechazo (notch filters) para las bandas ISM de 2,4 GHz y 5,8 GHz completan el diseño del sistema de filtrado de entrada. Estos filtros de rechazo evitan que señales portadoras de alta potencia en las bandas ISM, como Bluetooth® o WLAN, afecten el rango dinámico del R&S®ESW.
Todos los R&S®ESW incluyen de serie un escaneo en el dominio del tiempo basado en FFT para mediciones rápidas. Cuando se equipa con la opción de extensión de banda ancha, que ofrece un ancho de banda FFT de hasta 970 MHz, puede medir las bandas C y D de CISPR simultáneamente. Este amplio ancho de banda se captura en tiempo real, incluso con los detectores CISPR activados.
La extensión de banda ancha permite realizar mediciones más rápidas y fiables. Las pruebas según normas militares se benefician de tiempos de ensayo más cortos y una mayor probabilidad de detección.
DATOS CLAVE.
- Rangos de frecuencia desde 1 Hz hasta 8 GHz, 26,5 GHz o 44 GHz.
- Conforme a todas las normas relevantes: CISPR 16-1-1, ANSI C63.2, MIL-STD-461 y FCC.
- Alto rango dinámico y alta precisión para mediciones de certificación exigentes.
- Mediciones con escaneo en el dominio del tiempo basado en FFT (TDS).
- Preselección con filtros pasa-altos seleccionables y filtros de rechazo para las bandas ISM.
- Receptor de pruebas EMI y analizador de espectro en un solo instrumento.
- Análisis de espectro en tiempo real opcional con un ancho de banda de hasta 970 MHz.
- Función MultiView para múltiples modos de operación en una sola pantalla.
BENEFICIOS.
- Mediciones EMI conforme a las normas.
- Escaneo en el dominio del tiempo basado en FFT.
- Extensión de banda ancha para velocidades de prueba altas y mayor profundidad de análisis.
- Rendimiento RF que cumple con requisitos exigentes.
- Filtros de preselección y preamplificador.

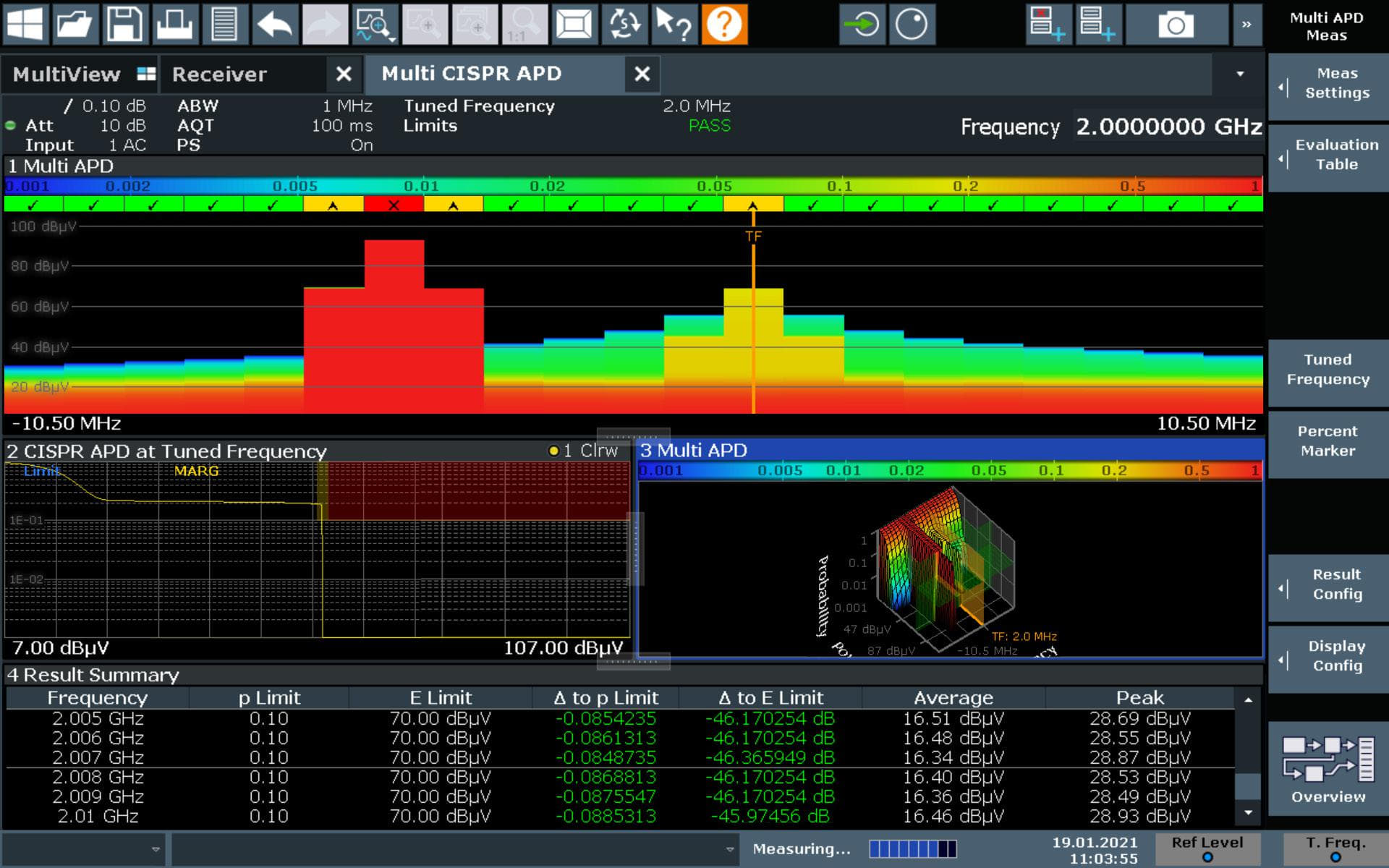

- Mediciones APD multicanal.

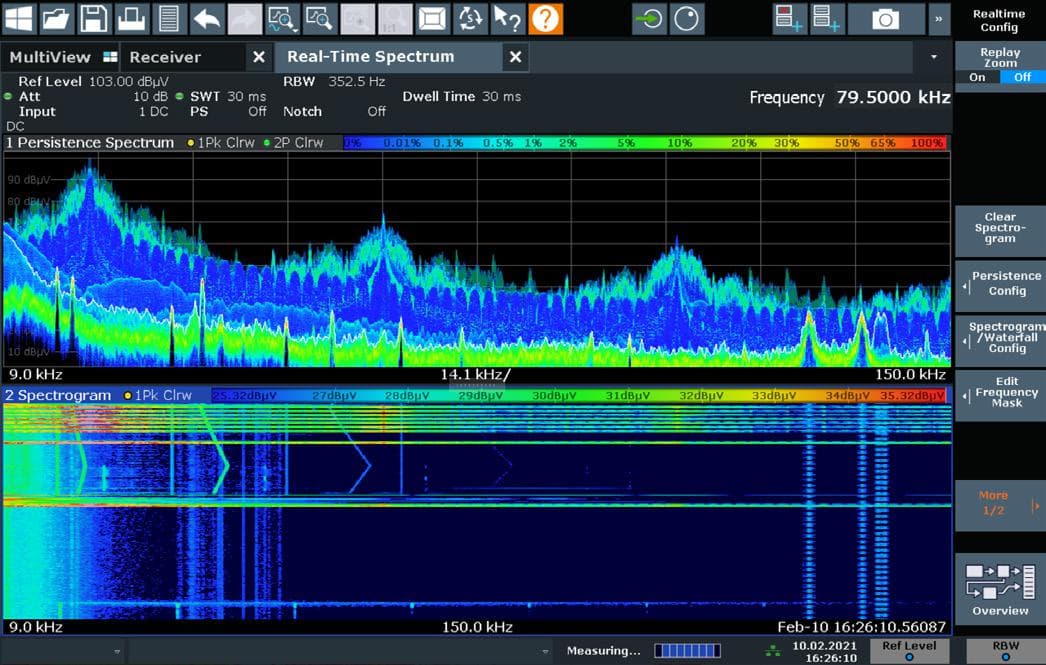

- Análisis de espectro en tiempo real y análisis de IF.

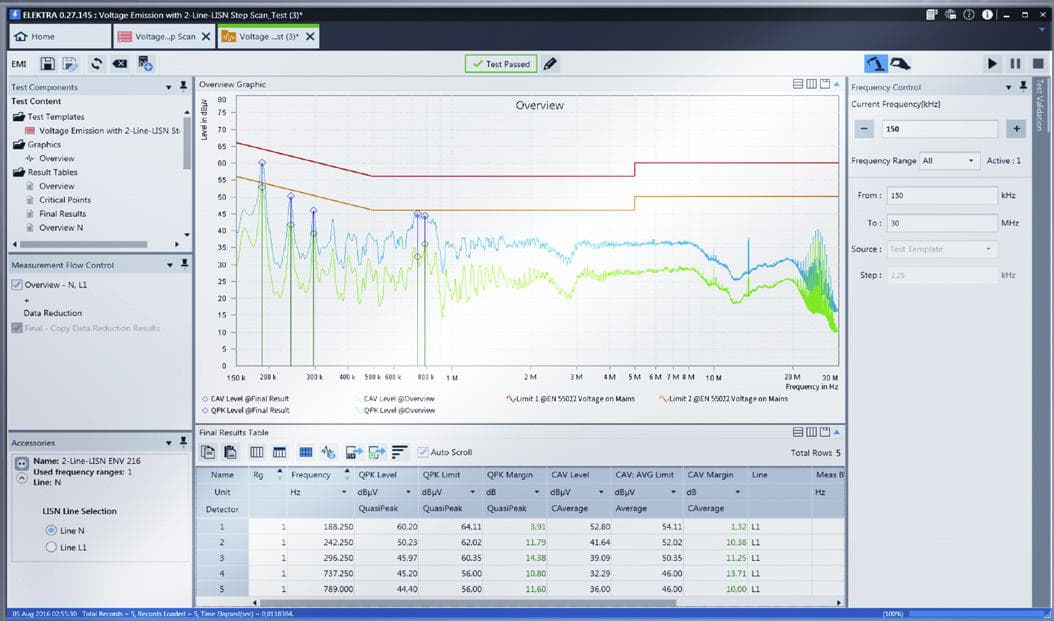

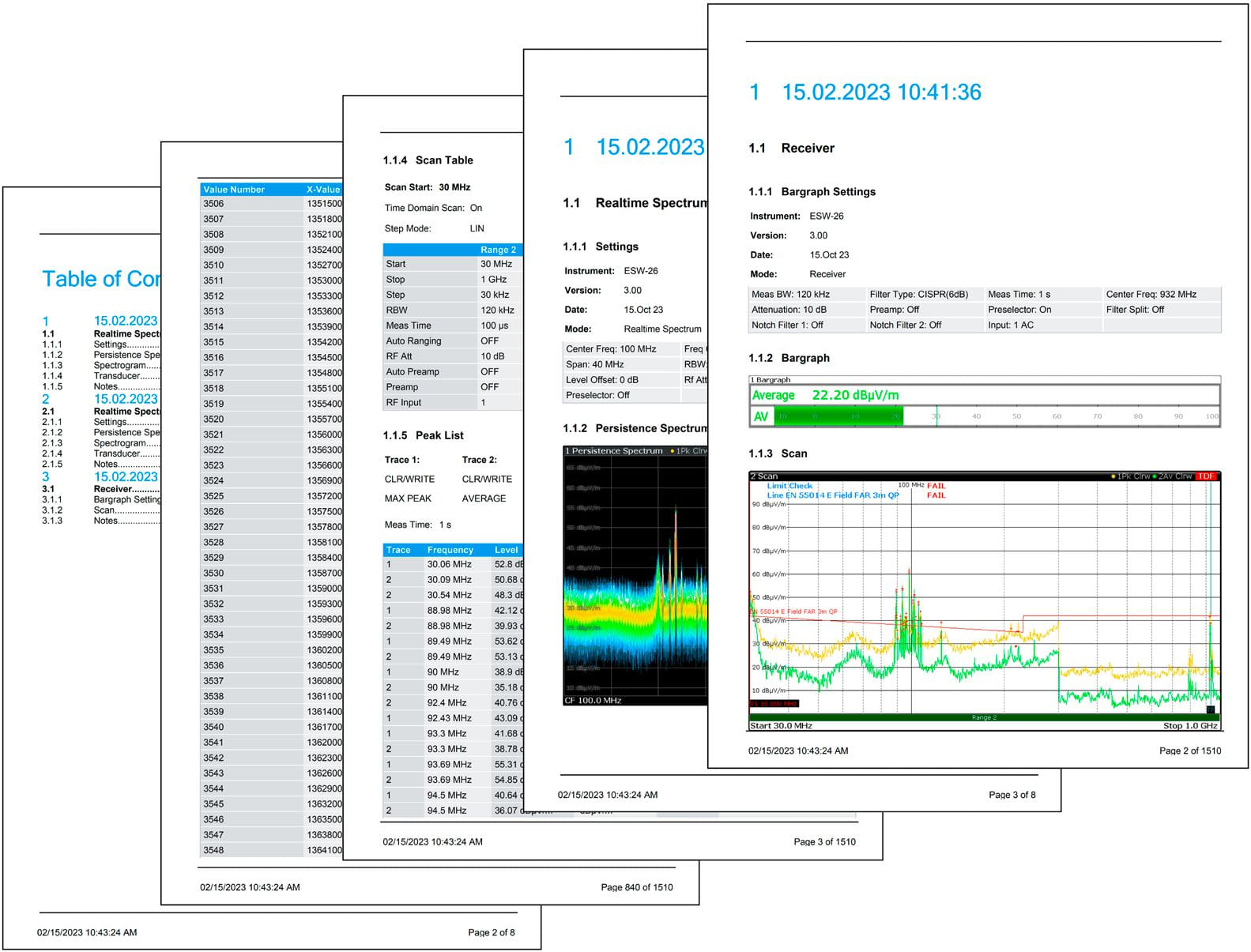

- Pruebas automatizadas y generación de informes.
- Operación conveniente, visualización sencilla de resultados.
- Analizador de tasa de clics (opción R&S®ESW-K59).
- Protección de datos y control remoto.
