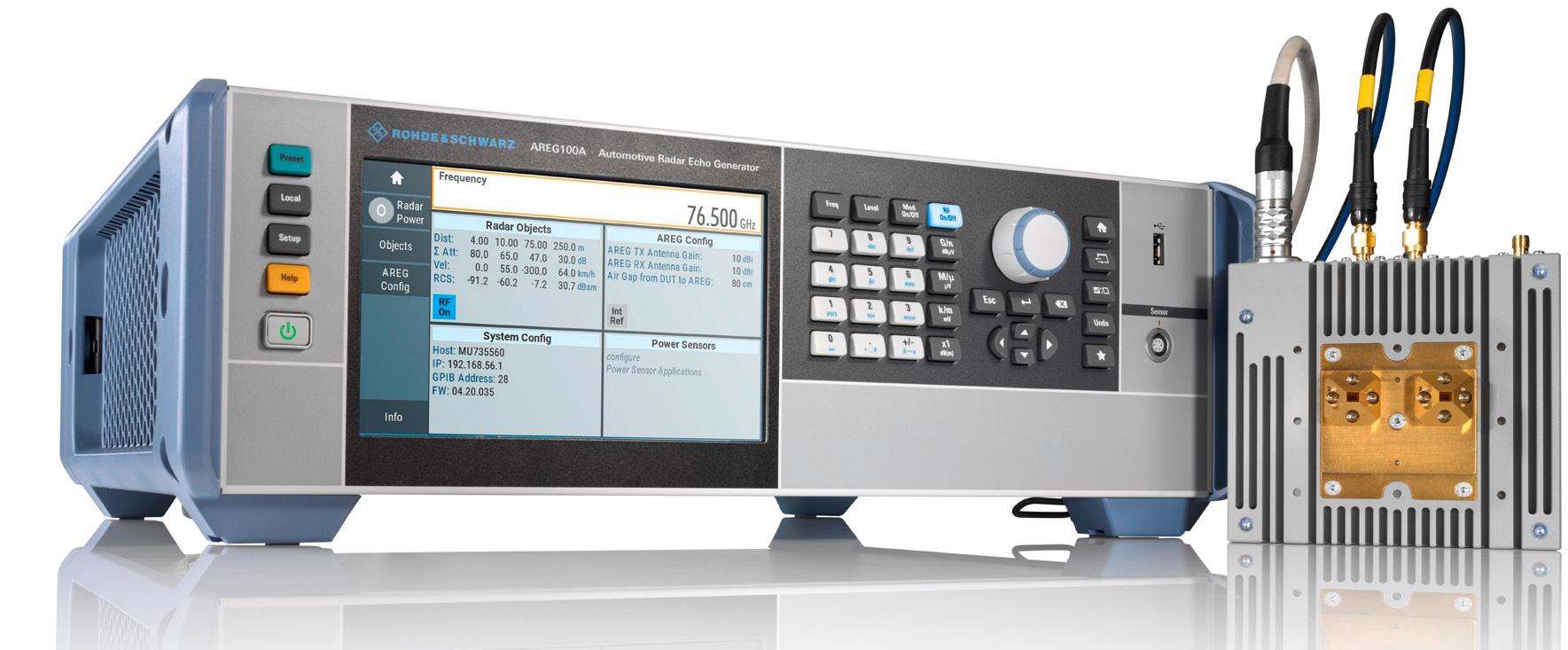

Generador de eco para radar automotriz AREG100A.
1. Descripción general
El R&S®AREG100A es un generador de ecos de radar automotriz diseñado para pruebas de sensores de radar en producción. Permite simular múltiples objetos estáticos con diferentes distancias, velocidades y tamaños (RCS), garantizando pruebas rápidas, precisas y repetibles para sensores de radares de corto (SRR) y largo alcance (LRR).
Este equipo es ideal para fabricantes de sensores y OEMs automotrices, asegurando la correcta integración de sensores en vehículos y cumpliendo con normativas internacionales como la Directiva de Equipos Radioeléctricos (RED) en Europa.
2. Características clave
- Generación de hasta cuatro ecos de radar fijos con diferentes distancias y velocidades.
- Pruebas para sensores SRR y LRR con rangos de 3.2 m hasta 300 m.
- Ancho de banda instantáneo de hasta 4 GHz en la banda E.
- Doppler ajustable para simular velocidades radiales.
- Medición de potencia radiada efectiva (EIRP) con sensores R&S®NRP8S(N).
- Interfaz de control abierta para pruebas automatizadas y producción en masa.
- Cumple con la normativa RED para pruebas de interferencias en radares automotrices.
- Sistema basado en Linux, garantizando estabilidad y operación 24/7.
3. Funciones principales.
3.1 Simulación de ecos de radar para pruebas de sensores automotrices.
- Simulación de hasta 4 objetos estáticos, cada uno con distancia y RCS ajustables.
- Soporte para radares de corto y largo alcance, cubriendo aplicaciones desde detección de punto ciego hasta control de crucero adaptativo.
- Generación de señales con diferentes velocidades radiales, mediante ajustes Doppler individuales o globales.
3.2 Medición y validación en líneas de producción automotrices.
- Validación de sensores ADAS en la línea de ensamblaje, asegurando que funcionen correctamente tras su integración en el vehículo.
- Verificación de la correcta alineación y calibración de sensores en parachoques y otras ubicaciones del automóvil.
- Pruebas simultáneas de múltiples sensores, optimizando los tiempos de prueba y costos de producción.
3.3 Medición de interferencias y conformidad con normativas.
- Pruebas de robustez ante interferencias de señales de radar cercanas, garantizando confiabilidad en carretera.
- Medición precisa del EIRP con sensores de potencia conectados al R&S®AREG100A.
- Pruebas de emisión de banda ocupada y espurias en conformidad con las regulaciones RED (ETSI EN 301091-1).
3.4 Automatización y compatibilidad con software de prueba.

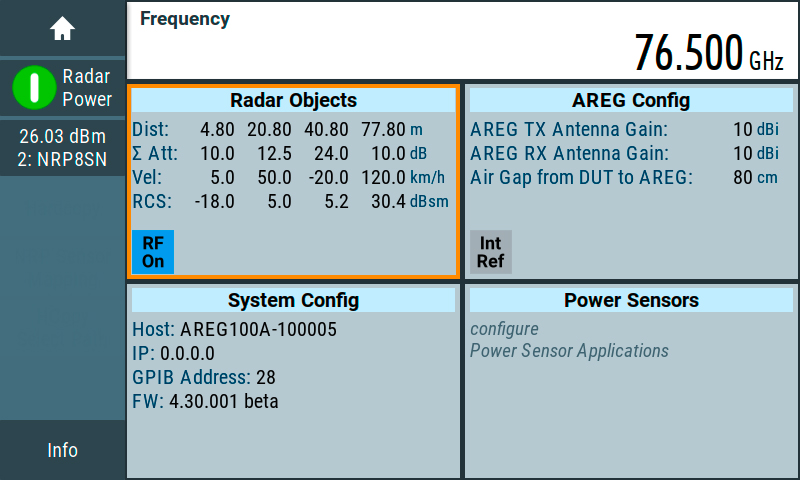

- Interfaz de usuario intuitiva con pantalla táctil para configuración rápida.
- Control remoto a través de Ethernet, USB y GPIB.
- Grabador de macros SCPI con generación automática de código MATLAB® para pruebas automatizadas.
4. Beneficios y ventajas.
- Pruebas precisas y repetibles, asegurando la calidad de los sensores de radar en producción.
- Reducción de costos y tiempo de prueba, gracias a su capacidad de simulación de múltiples objetos.
- Cumplimiento con estándares internacionales, facilitando la certificación de sensores en mercados globales.
- Interfaz flexible y automatizable, ideal para entornos de prueba de alto volumen.
- Soporte para futuras generaciones de sensores, con capacidad de actualización y ancho de banda de hasta 4 GHz.
5. Conclusión.
El R&S®AREG100A es una solución confiable, flexible y preparada para el futuro en la validación de sensores de radar automotriz. Su capacidad para simular ecos de radar realistas, junto con su integración en líneas de producción y entornos de prueba automatizados, lo convierte en una herramienta esencial para fabricantes de sensores, laboratorios de certificación y OEMs automotrices.
