Generador de eco para radar automotriz AREG800A.
1. Descripción general

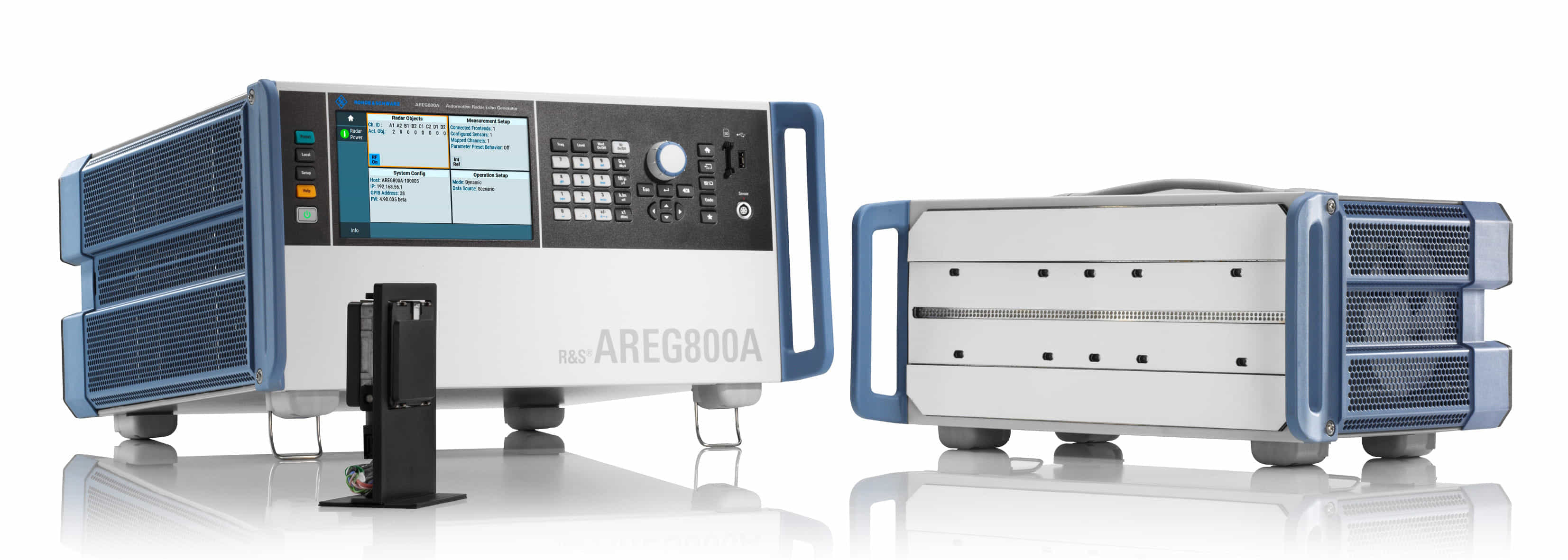

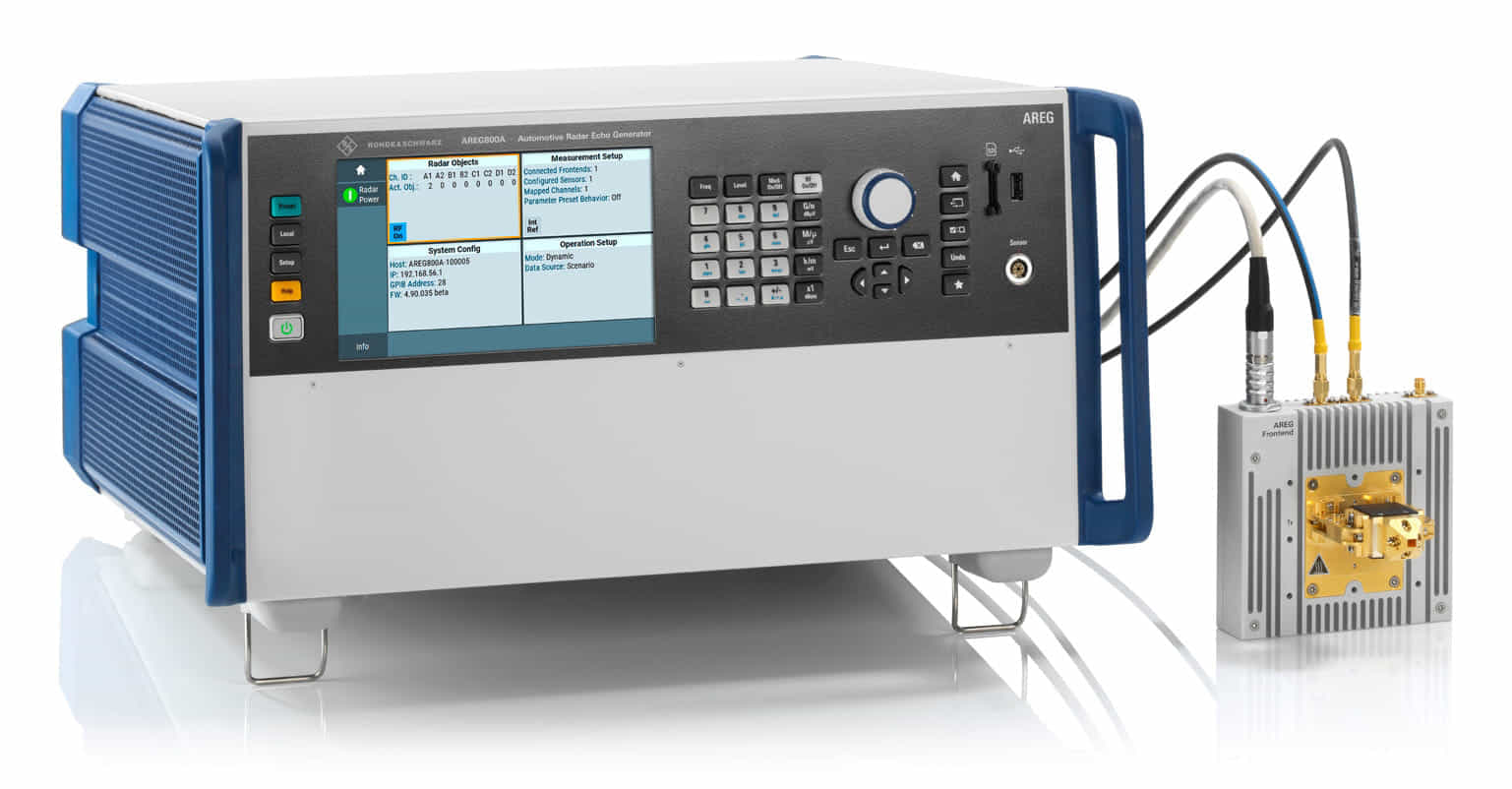

El R&S®AREG800A es un generador de ecos de radar automotriz diseñado para pruebas avanzadas de sensores de radar utilizados en ADAS (Sistemas Avanzados de Asistencia a la Conducción) y conducción autónoma (AD). Su arquitectura flexible y escalable permite la generación de múltiples objetos artificiales dinámicos con distancia, velocidad y tamaño ajustables (RCS).
Compatible con todas las bandas de radar automotriz actuales y futuras, el AREG800A es una solución clave para validación, pruebas en hardware-in-the-loop (HiL), pruebas en vehículo-in-the-loop (ViL) y producción de sensores de radar.
2. Características clave
- Generación de objetos artificiales complejos, con variaciones dinámicas de distancia, velocidad y RCS.
- Soporte para todas las bandas de radar automotriz:
- 0.7 GHz - 5.7 GHz
- 24 GHz - 24.25 GHz
- 24 GHz - 44 GHz
- 76 GHz - 81 GHz
- Ancho de banda instantáneo de hasta 5 GHz, compatible con sensores de radar actuales y futuros.
- Simulación de hasta 32 objetos en paralelo con múltiples direcciones y variaciones dinámicas.
- Interfaz de control en tiempo real compatible con Hardware-in-the-loop (HiL) y Vehicle-in-the-loop (ViL).

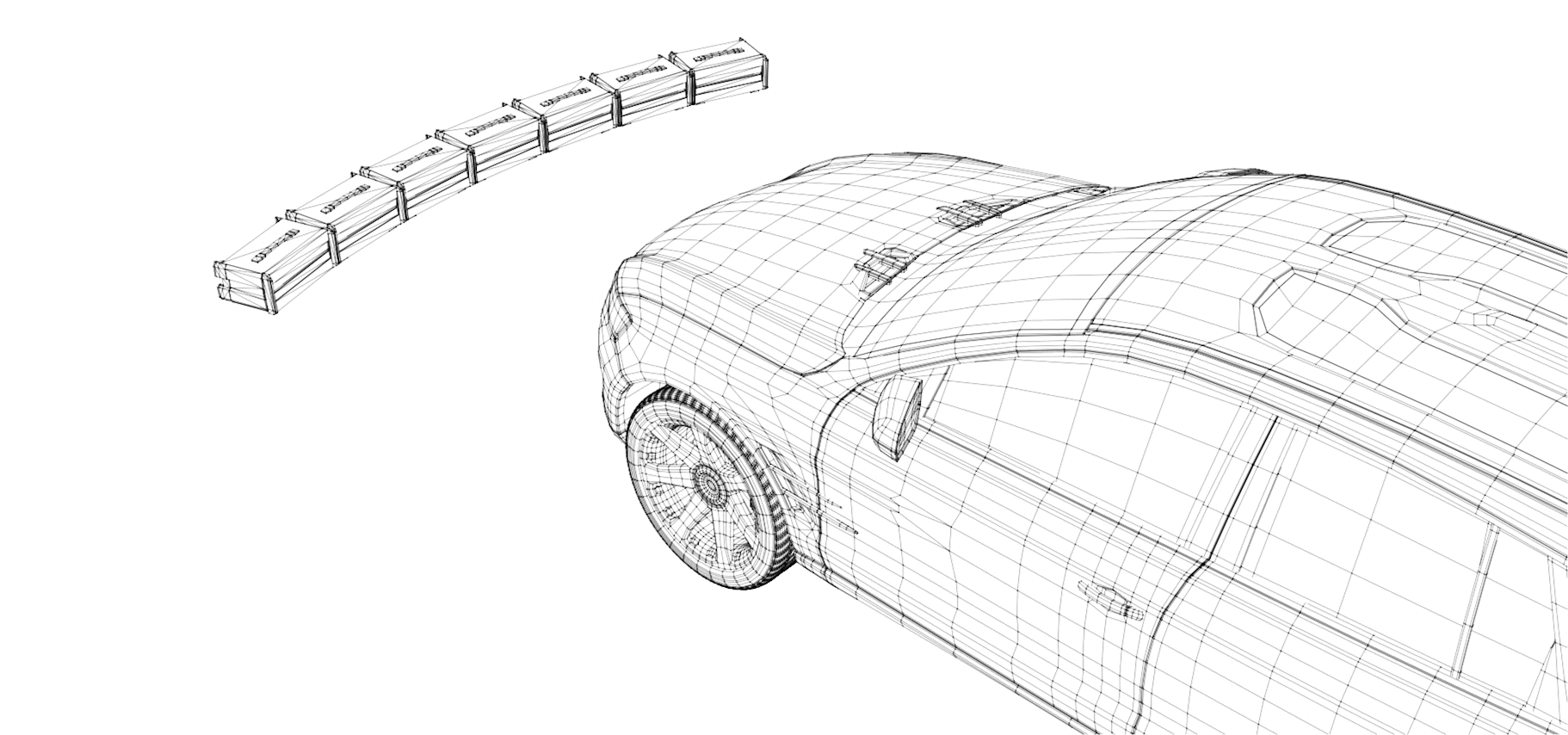

- Integración con la antena avanzada R&S®QAT100, permitiendo la generación de ecos desde hasta ocho direcciones angulares diferentes.
- Compatible con las pruebas de Euro NCAP para sistemas de frenado de emergencia autónomo (AEB), control de crucero adaptativo (ACC) y soporte de carril.
- Software flexible con activación por clave, permitiendo actualizaciones sin servicio técnico.
- Interfaz abierta y estandarizada (OSI) para simulación realista de escenarios de conducción.
- Reducción de costos y tiempo de prueba, permitiendo trasladar pruebas de carretera a laboratorio.
3. Funciones principales
3.1 Generación de ecos de radar para pruebas ADAS y AD
- Simulación de objetos dinámicos en múltiples direcciones con ajustes en distancia, velocidad radial y RCS.
- Compatibilidad con radar de onda continua de frecuencia modulada (FMCW) para escenarios de radar de corto y largo alcance.
- Reducción de la distancia mínima de detección a menos de 4 metros, ideal para pruebas de frenado de emergencia autónomo (AEB).

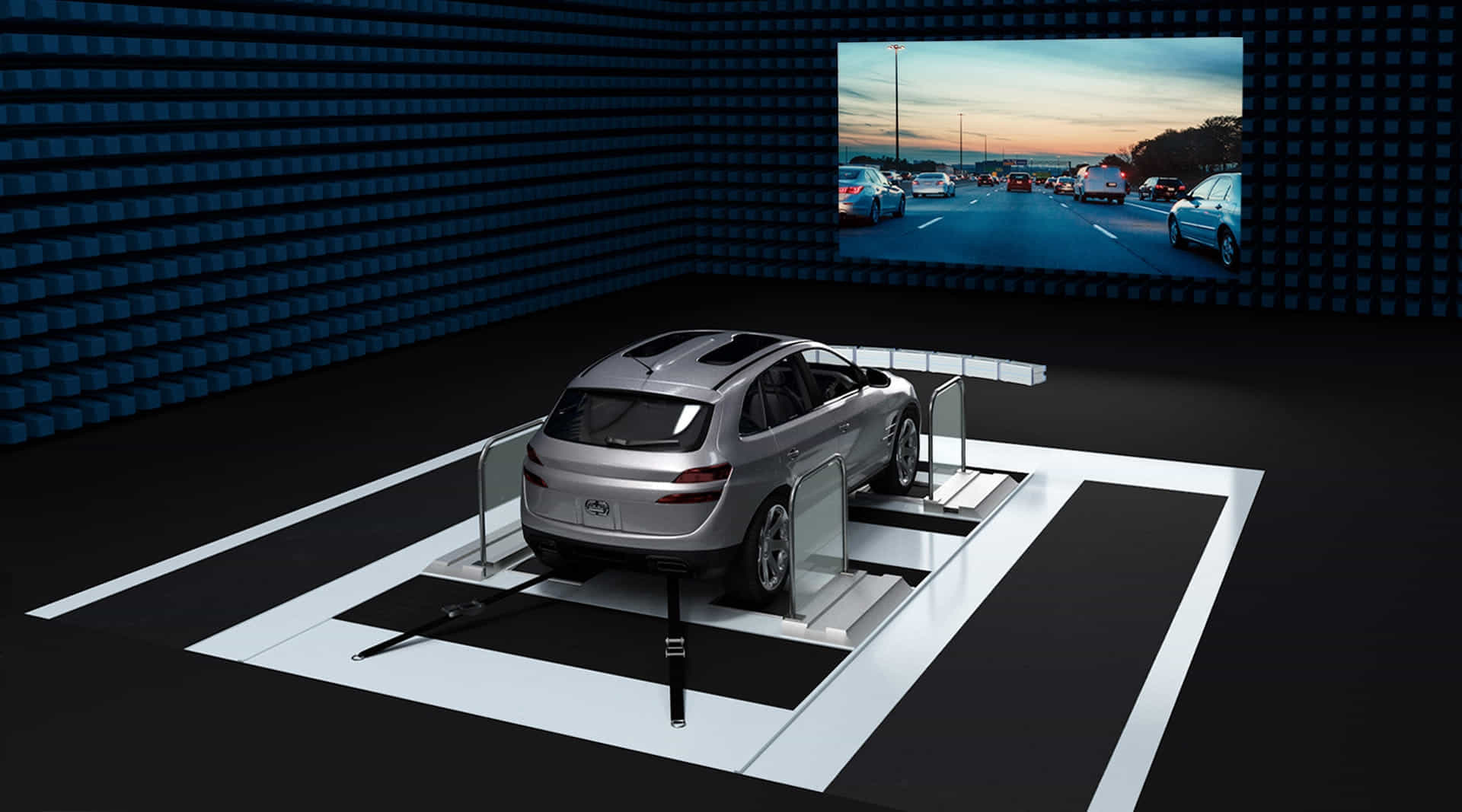

3.2 Pruebas en Hardware-in-the-loop (HiL) y Vehicle-in-the-loop (ViL)
- Interfaz de control en tiempo real con tasa de actualización de escenario de < 0.15 ms.
- Sincronización de múltiples sensores de radar en pruebas de fusión de sensores.
- Validación de sensores de radar en entornos de simulación, reduciendo la necesidad de pruebas en carretera.
3.3 Pruebas en Producción y Ensamblaje de Vehículos
- Verificación de calidad en líneas de producción, asegurando la correcta instalación y funcionalidad de los sensores de radar.
- Optimización de costos en pruebas de fabricación, con un solo AREG800A capaz de probar múltiples sensores en paralelo.
3.4 Análisis de Señales y Espectro
- Salidas IF calibradas para conexión con analizadores de espectro y generadores de señales.
- Medición del ancho de banda ocupado y potencia irradiada (EIRP) de sensores de radar.
- Mitigación de interferencias en radares automotrices mediante pruebas de algoritmos de filtrado.
4. Beneficios y ventajas
- Flexibilidad y escalabilidad: Pruebas desde I+D hasta producción, con capacidad de actualización mediante software.
- Alta precisión y realismo: Generación de escenarios de radar dinámicos con múltiples ecos artificiales.
- Reducción del tiempo de prueba: Automatización con integración HiL/ViL y control en tiempo real.
- Costo optimizado: Permite realizar pruebas de validación en laboratorio, reduciendo la dependencia de pruebas en carretera.
- Interfaz intuitiva: Pantalla táctil y control remoto a través de Ethernet, GPIB y SCPI.
5. Conclusión
El R&S®AREG800A es una solución de última generación para pruebas y validación de sensores de radar en vehículos autónomos y sistemas ADAS. Su capacidad para generar escenarios de radar realistas con múltiples objetos artificiales dinámicos lo convierte en una herramienta esencial para la industria automotriz, fabricantes de sensores de radar y laboratorios de certificación.
