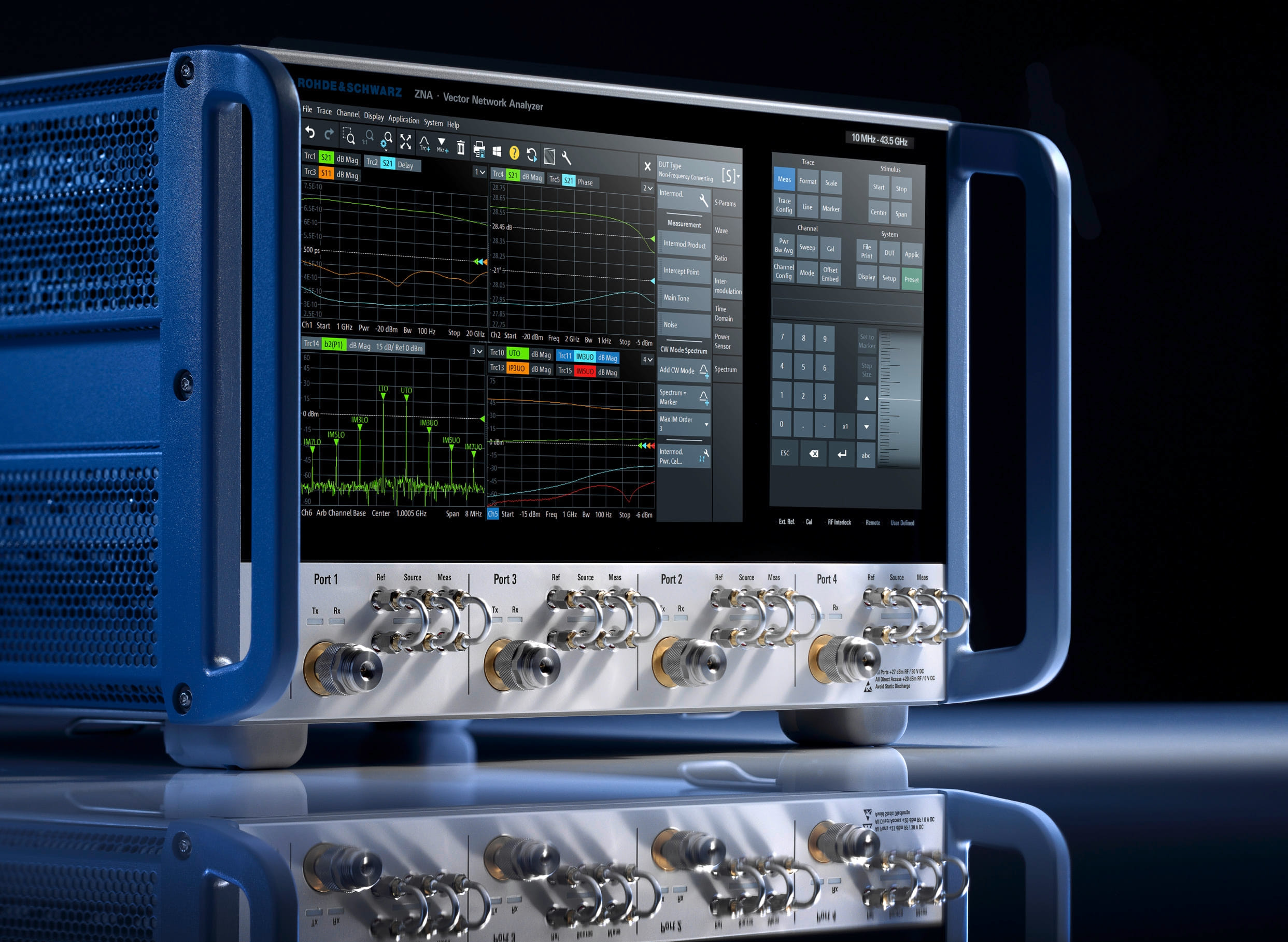

Analizador de redes vectoriales ZNA.
El R&S®ZNA es un analizador de redes vectoriales de gama alta diseñado para realizar las pruebas más exigentes en dispositivos activos y pasivos. Se distingue por su calidad de RF sin precedentes, gran estabilidad, baja interferencia de traza y una interfaz de usuario moderna basada en pantallas táctiles dobles.
Características Técnicas Principales.
- Fuentes internas coherentes en fase (hasta 4): ideal para mediciones diferenciales y en mezcladores.

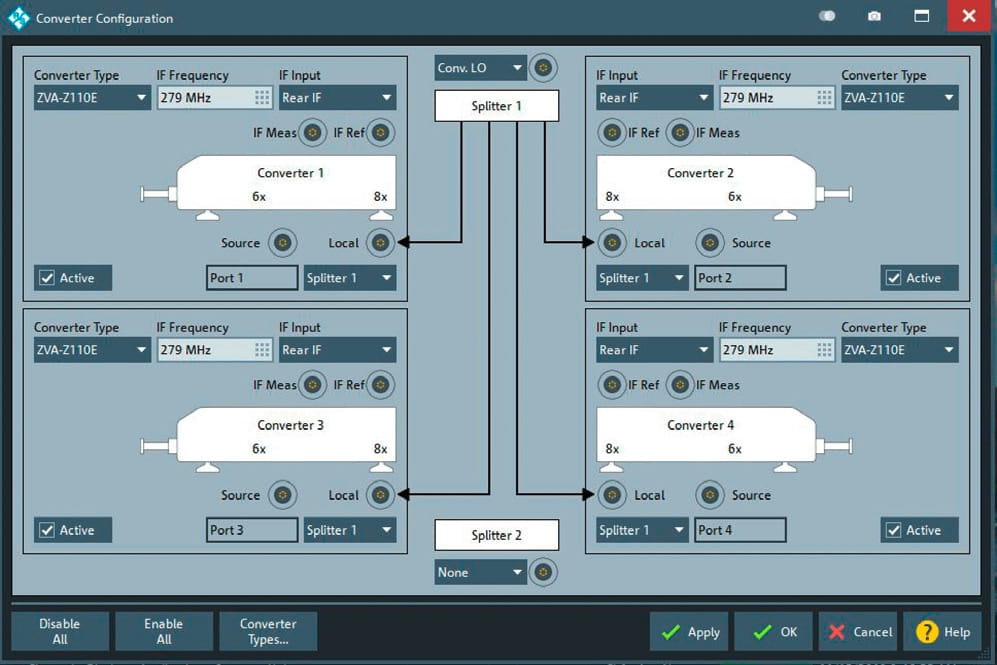

- Dos osciladores locales internos (LO): mejoran la precisión y permiten mediciones simultáneas de señales RF e IF.
- Ocho receptores paralelos reales: soporte para pruebas multipuerto y sistemas de prueba de antenas.
- Rango dinámico hasta 170 dB (opcional) y sensibilidad de receptor hasta -157 dBm.
- Preamplificador interno: permite pruebas precisas de dispositivos de bajo ruido.
- Medición de figura de ruido, análisis de espectro, integridad de señal y análisis en dominio de tiempo.
Concepto de operación único.
- Interfaz con dos pantallas táctiles de 12,1”.
- Configuración guiada paso a paso orientada al dispositivo bajo prueba (DUT).
- Funciones de análisis avanzadas como marcadores múltiples, verificación de límites, análisis estadístico y ecuaciones matemáticas personalizadas.
Conectividad y diseño físico.
- Panel trasero con múltiples entradas/salidas para sincronización, control, y conexión a otros equipos.

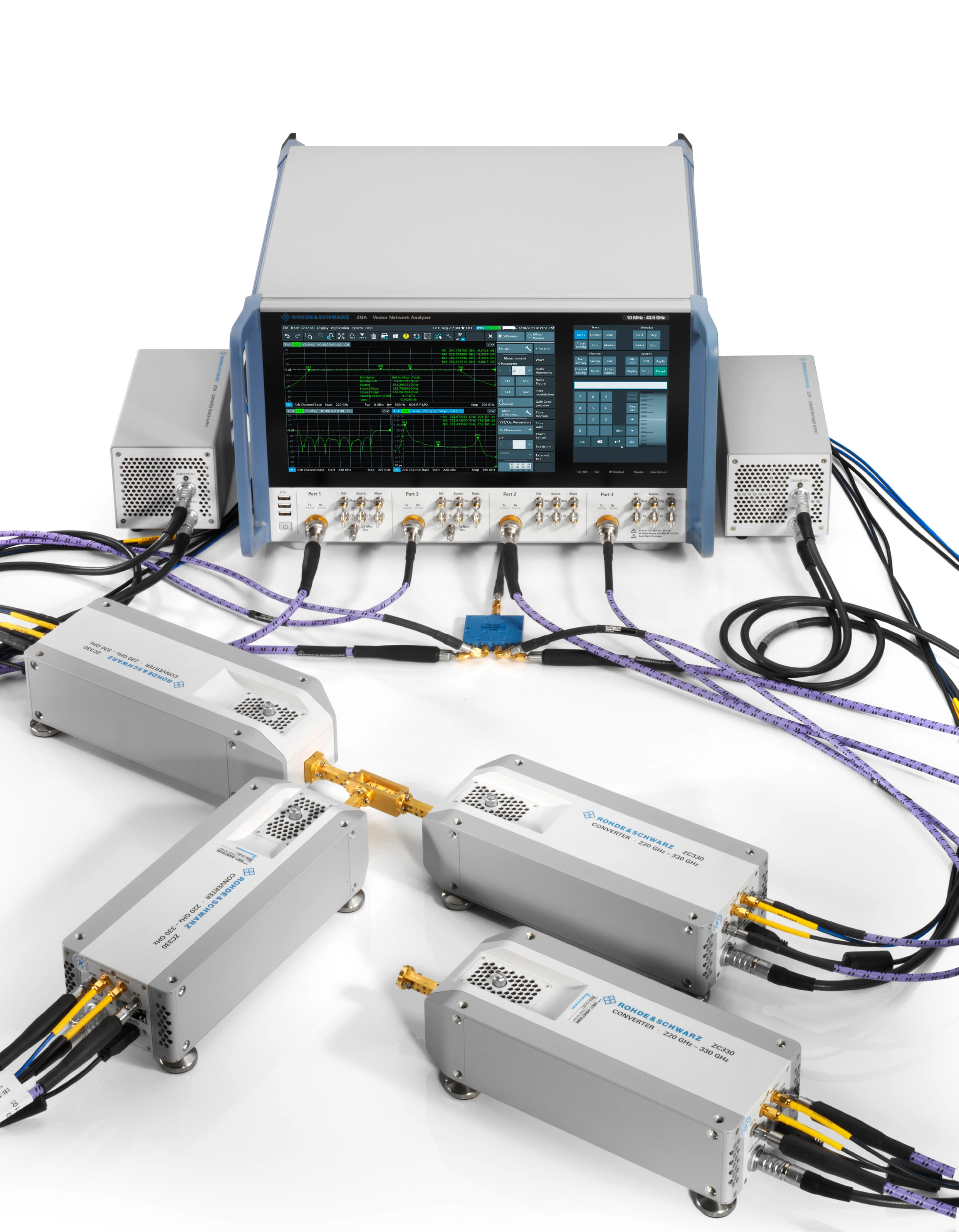

- Acceso directo a fuentes y receptores (opcional), útil para pruebas de alta potencia o sensibilidad.
- Interfaz gráfica amigable con menús contextuales y trazas arrastrables.
Opciones de hardware destacadas.
- Acceso directo a fuente y receptor (ZNAxx-B16).
- Combinador interno conmutable (ZNAxx-B213/B212) para señales de doble tono.
- Preamplificadores de bajo ruido (ZNAxx-B302/B312).
- Generadores y moduladores de pulsos internos: hasta ocho generadores y cuatro moduladores.
- Control automático de nivel digital (ALC): asegura niveles de potencia precisos incluso con señales pulsadas o configuraciones complejas.

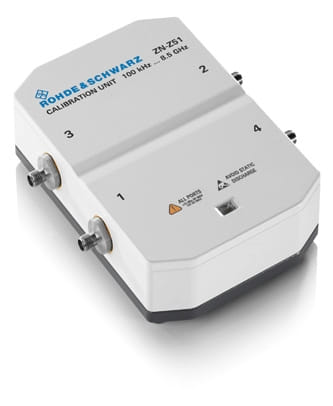

Calibración inteligente: R&S®SMARTerCal.
- Combina corrección de error del sistema con calibración de potencia absoluta.
- Requiere conectar sensores de potencia una sola vez por puerto.

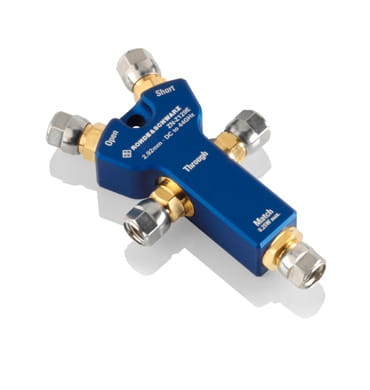

- Soporta métodos avanzados como UOSM, TSM, TOM, TRM, TRL/LRL y desintegración basada en redes virtuales para DUTs sin conectores coaxiales.
Integración y personalización del sistema.
- Soporte para control de instrumentos externos vía JSON o DLLs personalizadas.
- Integración de bibliotecas dinámicas para análisis extendido (ej. eficiencia PAE).
- Acceso remoto completo vía TightVNC y otros protocolos estándares como HTTP, SNMP y REST.
