Medidor LCR.

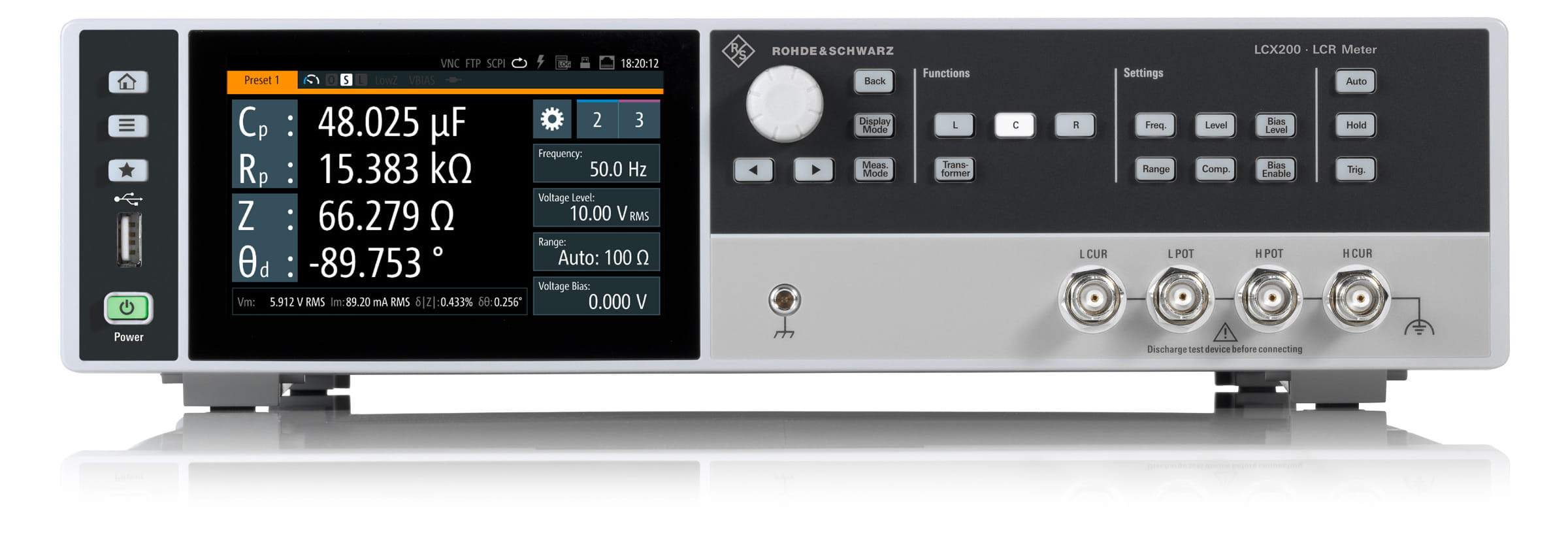

El medidor R&S®LCX LCR es un instrumento de alta precisión y velocidad diseñado para pruebas de componentes electrónicos en investigación, desarrollo y producción. Existen dos modelos:
- R&S®LCX100: Rango de frecuencia de 4 Hz a 300 kHz.
- R&S®LCX200: Rango base de 4 Hz a 500 kHz, ampliable a 1 MHz o 10 MHz con opciones de software.
Características Principales.
- Amplio rango de medición: Desde 10 mΩ hasta 100 MΩ.
- Alta precisión: ±0.05% en medición de impedancia y ±0.03° en fase.
- Frecuencias de prueba seleccionables: Medición en CC y CA desde 4 Hz hasta 10 MHz (según modelo y opciones).
- Voltajes de prueba internos: De 10 mV a 10 V (según la frecuencia).
- Funciones avanzadas de análisis: Medición de impedancia en función de frecuencia, voltaje o corriente.
- Medición rápida: Puede registrar datos hasta 10 veces por segundo.
- Sesiones de prueba configurables: Posibilidad de almacenar y recuperar configuraciones.
- Interfaz gráfica moderna: Pantalla táctil de alta resolución con visualización de mediciones en gráficos y tablas.
Modos de Medición y Parámetros Soportados.
El R&S®LCX permite seleccionar hasta cuatro parámetros simultáneamente. Algunos de los más relevantes son:
- Cp / Cs: Capacitancia en circuitos en paralelo/serie.
- Lp / Ls: Inductancia en circuitos en paralelo/serie.
- D / Q: Factor de disipación y calidad.
- Rp / Rs: Resistencia en paralelo y en serie.
- Z / Y: Impedancia y admitancia.
- Θd / Θr: Ángulo de fase en grados o radianes.
- M / N: Inductancia mutua y relación de vueltas en transformadores.
El dispositivo también permite realizar mediciones de resistencia en corriente continua (Rdc).
Funciones Avanzadas y Opciones de Expansión.
1. Análisis de Impedancia Dinámica (Opción R&S®LCX-K106).
- Permite realizar barridos de impedancia variando frecuencia, voltaje o corriente.
- Visualización en gráficos y tablas.
- Ideal para analizar cómo cambia la impedancia en componentes como capacitores, inductores y resistencias.
2. Interfaz Digital y Función de Clasificación (Opción R&S®LCX-K107).
- Entradas/salidas digitales: Permite controlar el equipo externamente mediante disparadores (triggers).
- Función de clasificación: Ordena componentes en 8 categorías basadas en tolerancias.
3. Voltaje de Polarización Extendido (Opción R&S®LCX-K108).
- Voltaje de polarización interno: hasta 10V.
- Con polarización externa: hasta 40V.
- Soporta corriente de polarización hasta 200 mA.
4. Expansión de Frecuencia (Opciones R&S®LCX-K201 y R&S®LCX-K210).
- LCX200 puede ampliar su frecuencia máxima a 1 MHz o 10 MHz mediante software.
Modos de Prueba y Configuración.
- Tiempo de medición ajustable:
- Rápido: ≤15 ms.
- Medio: ≤100 ms.
- Lento: ≤500 ms.
- Compensación de errores mediante calibración de circuito abierto, cortocircuito y carga.
- Medición de transformadores (con accesorio R&S®LCX-Z5):
- Permite analizar la inductancia mutua (M), el ángulo de fase (Θ) y la relación de vueltas (N).
Interfaz de Usuario y Conectividad.
- Pantalla táctil de alta resolución con representación gráfica de datos.
- Almacenamiento y recuperación de configuraciones para agilizar mediciones repetitivas.
- Conectividad completa:
- USB y LAN de serie.
- IEEE-488 (GPIB) opcional.
- Control remoto: Compatible con SCPI, LabVIEW y Python.
Accesorios Disponibles.
Existen diversos accesorios para adaptarse a distintos tipos de componentes:
- R&S®LCX-Z1: Dispositivo de prueba para componentes con terminales axiales/radiales.

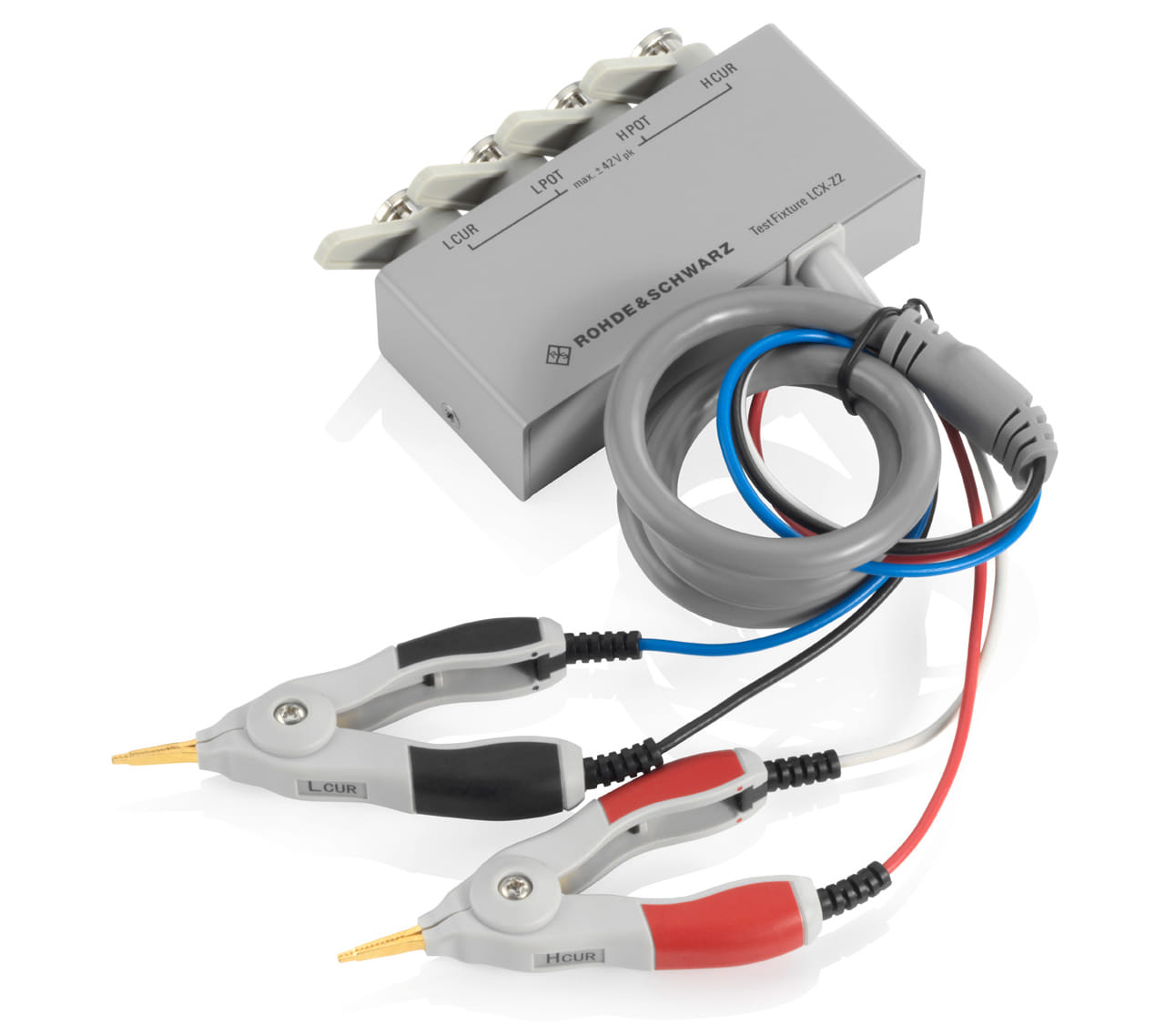

- R&S®LCX-Z2: Pinzas Kelvin para pruebas de precisión.
- R&S®LCX-Z3: Dispositivo de prueba para componentes SMD.
- R&S®LCX-Z4: Pinzas para SMD.
- R&S®LCX-Z5: Cables para medición de transformadores.
- R&S®LCX-Z11: Extensión BNC de 1 metro.
Aplicaciones Típicas.
- Diseño y validación de componentes electrónicos en laboratorios de I+D.
- Control de calidad en producción de componentes pasivos.
- Pruebas en transformadores y dispositivos con polarización en CC.
- Análisis de variaciones de impedancia en diferentes condiciones operativas.
- Integración en sistemas de prueba automatizados mediante control remoto.
Conclusión.
El R&S®LCX es un medidor LCR de última generación con alta precisión, velocidad y versatilidad. Su capacidad para medir componentes en un amplio rango de frecuencias, junto con su interfaz intuitiva y opciones avanzadas de análisis, lo hacen ideal tanto para investigación y desarrollo como para aplicaciones de producción y control de calidad.
