Matriz de antenas avanzada.
1. Descripción general

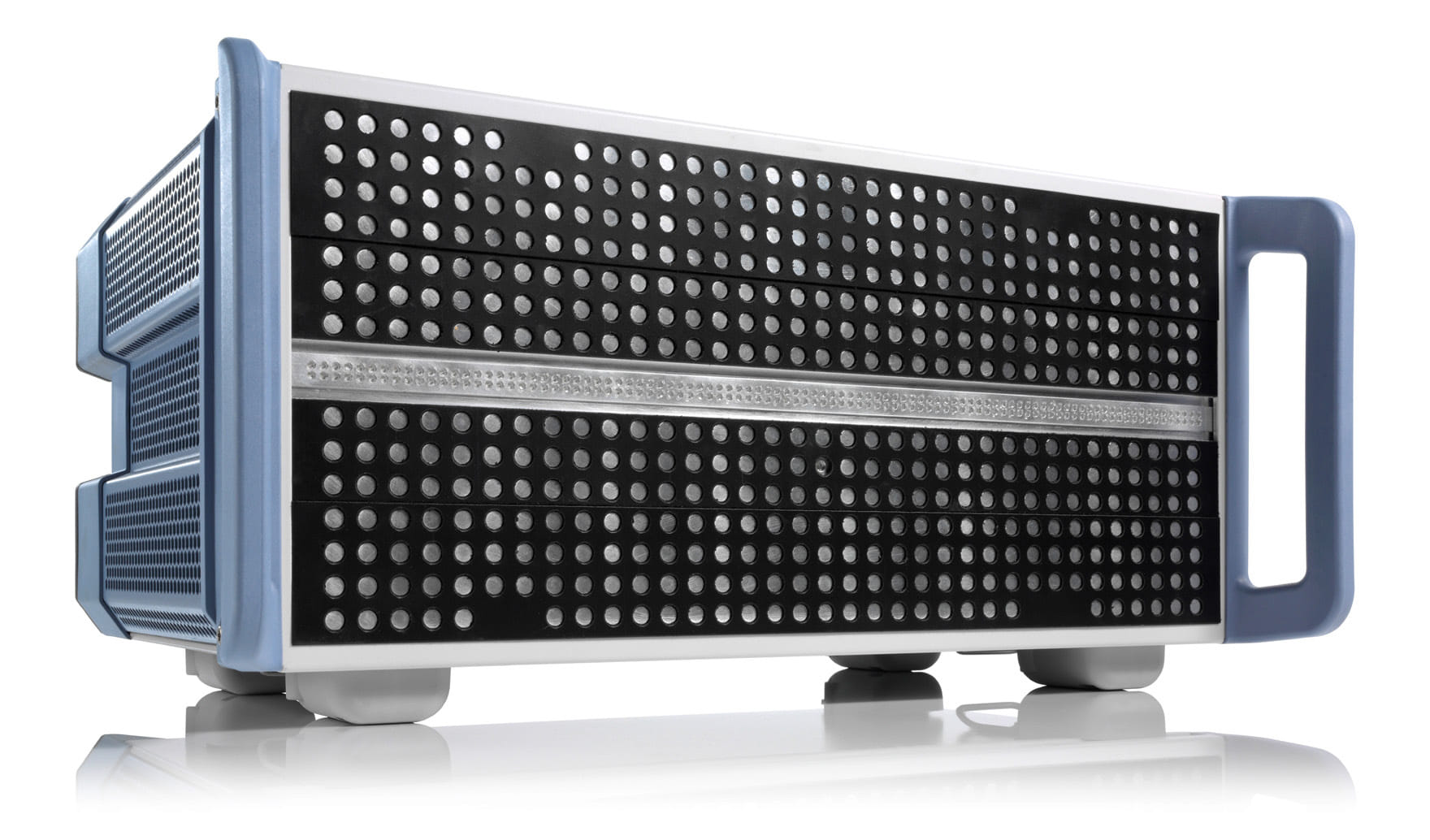

El R&S®QAT100 es una matriz de antenas avanzada diseñada para la generación realista de objetivos en pruebas de sistemas de radar automotriz. Este dispositivo permite simular objetos en movimiento sin necesidad de componentes mecánicos móviles, lo que mejora la precisión, durabilidad y velocidad de prueba.
Es una solución ideal para probar sistemas ADAS (Sistemas Avanzados de Asistencia a la Conducción) y radares de conducción autónoma (AD) en entornos de laboratorio, asegurando que los sensores detecten objetos de manera precisa en múltiples ángulos y condiciones.
2. Características clave.
- Frecuencia de operación: 76 GHz - 81 GHz.
- Ancho de banda instantáneo: 4 GHz.
- Generación de objetos estáticos y dinámicos con control preciso de distancia, tamaño (RCS) y velocidad.
- Hasta 8 trayectorias IF independientes, permitiendo la simulación de múltiples objetos simultáneamente.
- Configuración de antena altamente escalable:
- 96 antenas de transmisión (TX) y 5 antenas de recepción (RX) en su configuración básica.
- 192 TX y 10 RX con la opción R&S®QAT-B2.
- 96 TX y 96 RX con la opción R&S®QAT-B21 para soporte MIMO.
- Sin necesidad de movimiento mecánico, reduciendo el desgaste y la generación de errores por vibraciones.
- Compatibilidad con el generador de ecos de radar R&S®AREG800A, sincronizando múltiples unidades para pruebas avanzadas.
- Bajo nivel de reflexiones y efectos multipath, reduciendo el ruido y mejorando la precisión de prueba.
- Soporte para escenarios de radar complejos, simulando múltiples objetivos con variaciones angulares, de velocidad y de tamaño.
3. Funciones principales.
3.1 Simulación de objetos de radar sin movimiento mecánico.
- Generación de objetivos en diferentes ángulos sin necesidad de mover físicamente los componentes de la antena.
- Mayor precisión y repetibilidad en comparación con sistemas de prueba tradicionales.
- Simulación de velocidades angulares extremadamente altas mediante el cambio electrónico de antenas.
3.2 Soporte para pruebas avanzadas de radar automotriz
- Compatible con tecnología MIMO, permitiendo la simulación de mapas de alta resolución para radares de nueva generación.

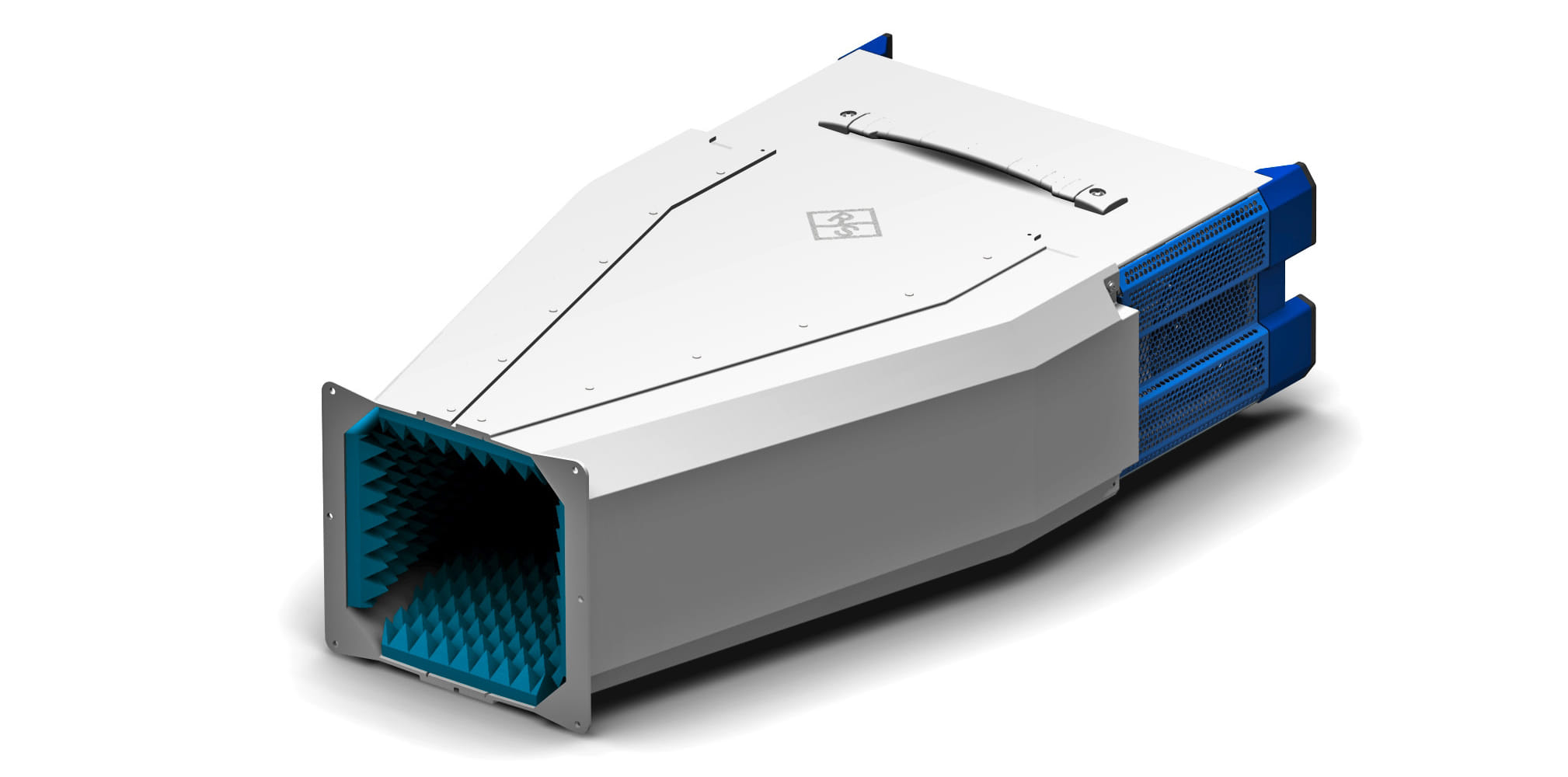

- Pruebas en entornos controlados de laboratorio, eliminando interferencias externas con opciones de blindaje.
- Reducción de efectos multipath para garantizar mediciones más precisas.
3.3 Escalabilidad y configuración flexible.
- Integración con múltiples unidades R&S®QAT100 para aumentar el campo de visión en pruebas ADAS/AD.
- Múltiples trayectorias IF y segmentos independientes, ajustables según la necesidad de prueba.
- Configuración compacta para pruebas funcionales de radares de corto alcance.
4. Beneficios y ventajas.
- Mayor precisión en pruebas ADAS y conducción autónoma, asegurando resultados realistas y repetibles.
- Reducción de costos y tiempo de prueba, al eliminar la necesidad de sistemas mecánicos complejos.
- Flexibilidad y escalabilidad, permitiendo configuraciones personalizadas según los requisitos de cada prueba.
- Menor interferencia y ruido, gracias a su diseño con superficies absorbentes y baja reflectividad.
- Integración con sistemas avanzados de prueba, como el R&S®AREG800A, para escenarios más complejos.
5. Conclusión
El R&S®QAT100 es una solución de última generación para pruebas de radar automotriz, diseñada para simulación realista de objetivos sin necesidad de movimiento mecánico. Su capacidad de escalabilidad, precisión y compatibilidad con sistemas avanzados lo convierte en una herramienta esencial para fabricantes de sensores de radar, desarrolladores de ADAS y laboratorios de validación de vehículos autónomos.
