Generador de señales vectoriales.

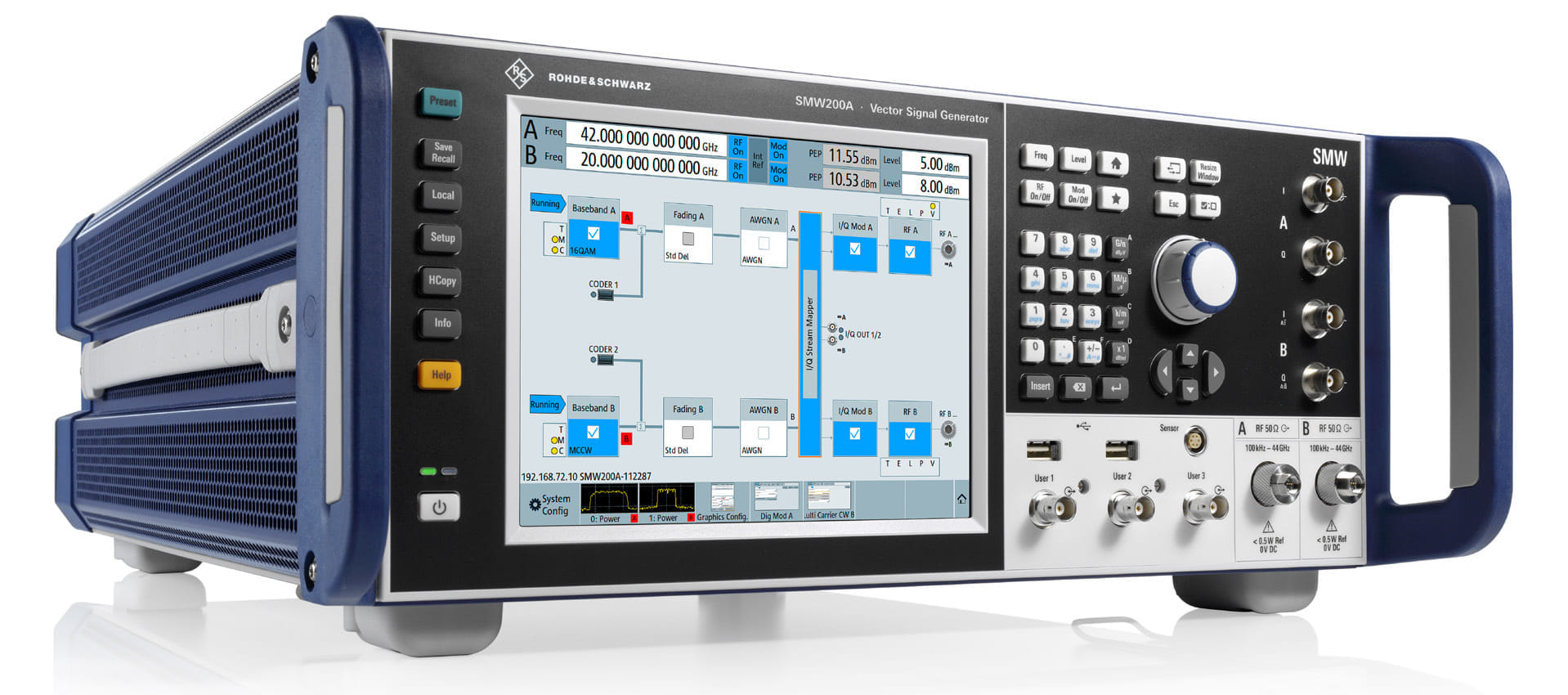

El R&S®SMW200A es un generador de señales vectoriales de alto rendimiento diseñado para las aplicaciones más exigentes en telecomunicaciones, defensa y pruebas de radar. Su arquitectura modular y capacidad de generar señales complejas lo hacen ideal para pruebas en sistemas 5G, LTE-Advanced, WLAN, MIMO y radar.
Características Clave.
- Rango de frecuencia: 100 kHz a 67 GHz (hasta 170 GHz con módulos externos).
- Modulación vectorial de banda ancha: Hasta 2 GHz de ancho de banda interno.
- Generación de señales para MIMO: Soporta 8x8 MIMO y agregación de portadoras en LTE-Advanced.
- Simulador de desvanecimiento (fading): Hasta 800 MHz de ancho de banda y 64 canales de fading.

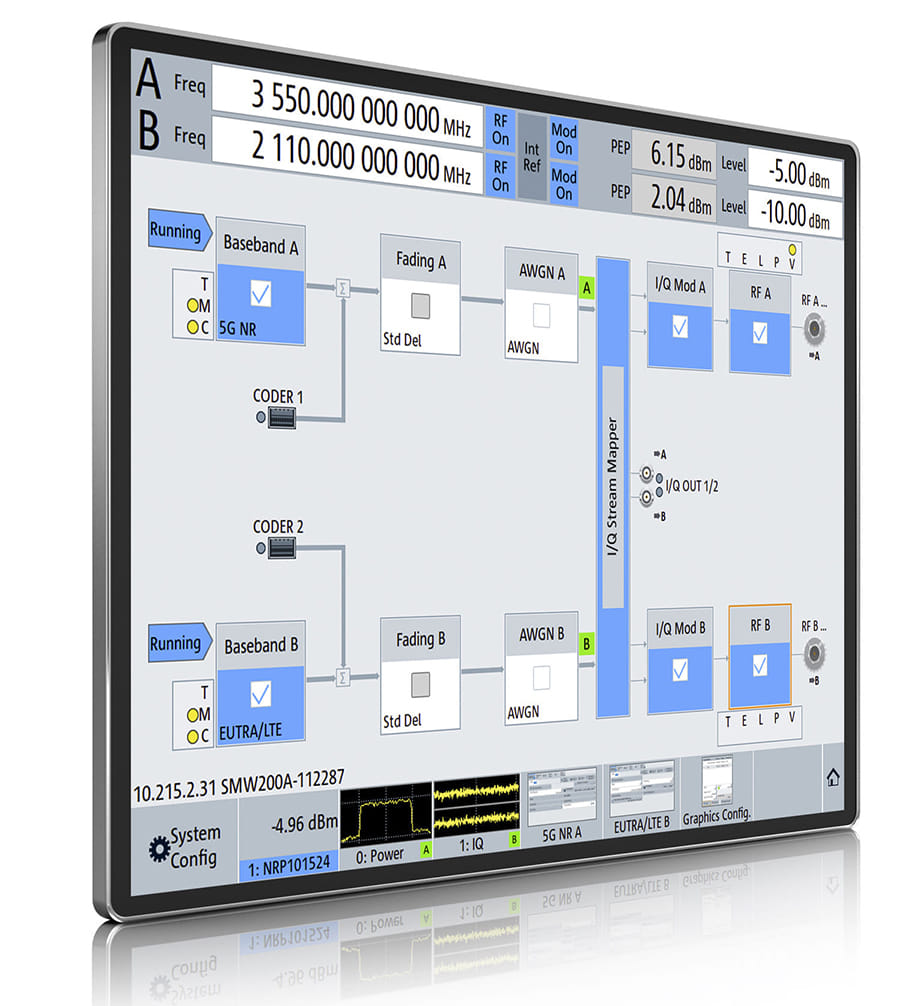

- Operación intuitiva: Pantalla táctil con diagrama de bloques para una configuración sencilla.
- Control y conectividad: USB, LAN, IEEE-488 (GPIB), con integración en entornos de automatización.
Aplicaciones y Beneficios.
1. Desarrollo y Validación de Redes Inalámbricas.
El R&S®SMW200A es una solución completa para pruebas de 5G NR, LTE-Advanced, WLAN (802.11be/ad), IoT y comunicaciones satelitales.
- Genera señales en tiempo real con las modulaciones y estándares más recientes.
- Compatible con pruebas de estaciones base conforme a 3GPP TS 38.141 y TS 36.141.
- Soporta pruebas de coexistencia entre múltiples tecnologías (ej. LTE y 5G).
2. Pruebas de MIMO y Fading.
- Genera señales para 8x8 MIMO y 4x4 LTE-Advanced Carrier Aggregation.
- Simula canales de propagación con multipath fading en entornos urbanos e interiores.
- Emulación de escenarios de trenes de alta velocidad y comunicaciones entre vehículos (V2X).
3. Generación de Señales de Radar.

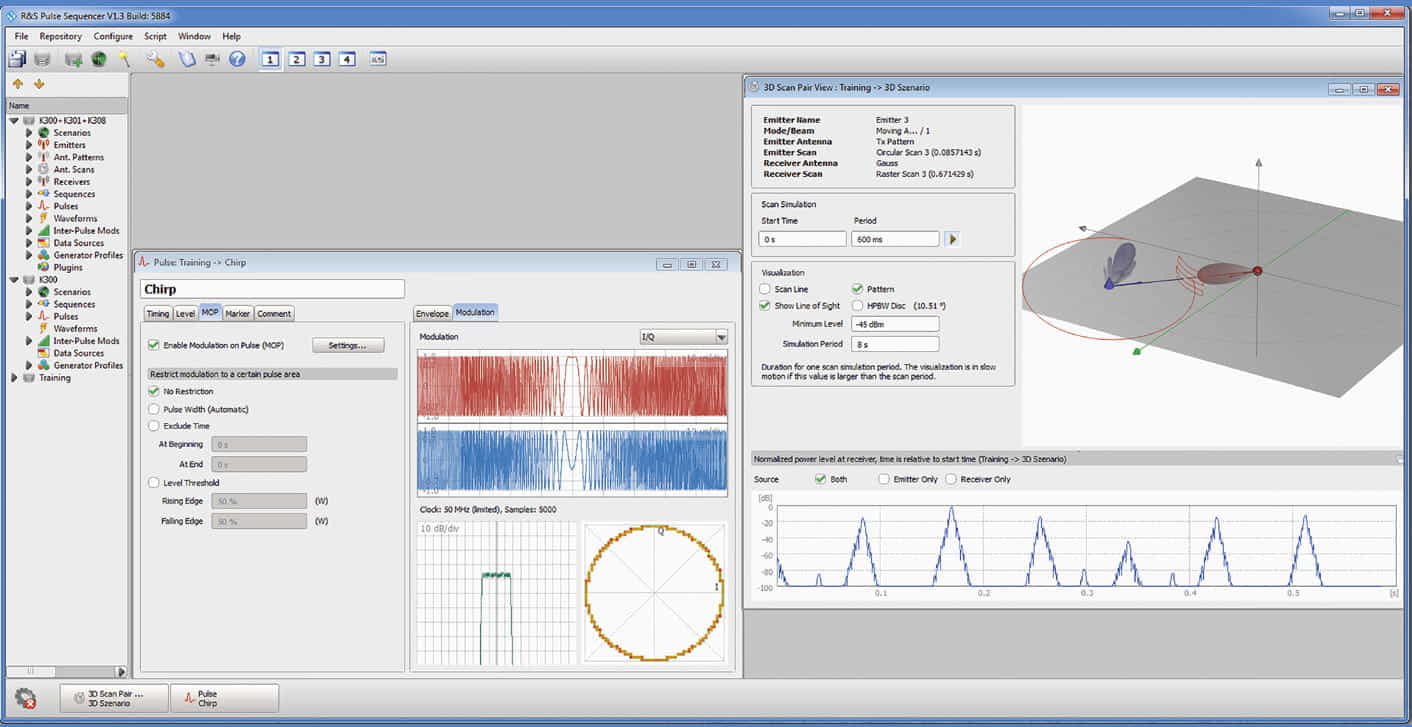

- Simulación de pulsos radar complejos con modulación AM, FM, chirp y Barker.
- Generación de señales radar conforme a FCC, ETSI y TELEC T403 para pruebas de interferencia en WLAN.
- Pruebas de localización y sistemas de radar multicanal.
4. Pruebas de Amplificadores con Envelope Tracking.
- Sincronización precisa de la envolvente y señal RF para optimizar eficiencia energética.
- Compensación de retardos en el tiempo con resolución de 1 ps.
- Predistorsión digital para mejorar la linealidad de amplificadores de potencia.
Especificaciones Técnicas Destacadas.
| Característica | Especificación |
|---|---|
| Rango de Frecuencia | 100 kHz a 67 GHz (hasta 170 GHz con módulos externos) |
| Ancho de Banda de Modulación RF | Hasta 2 GHz |
| Precisión de Nivel | ±0.5 dB hasta 3 GHz |
| Tiempo de Cambio de Frecuencia/Nivel | 600 µs |
| Ruido de Fase | -134 dBc (1 GHz, 10 kHz de offset) |
| Modulación Digital Soportada | 5G NR, LTE, HSPA+, GSM, WLAN (802.11a/b/g/n/ac/ax/ad/be), GNSS, DVB-S2X, entre otros |
| Generación de Señales MIMO | 8x8, 4x4, 2x2x2, 4x2x2, 2x4x4 |
| Fading Interno | Hasta 800 MHz con 64 canales de fading |
Ventajas Claves.
- Modularidad y Escalabilidad: Se puede configurar según las necesidades actuales y expandirse en el futuro.
- Alta Calidad de Señal: Baja distorsión y ruido de fase optimizado para mediciones precisas.
- Interfaz Intuitiva: Pantalla táctil con diagramas de bloques dinámicos.
- Automatización Sencilla: Soporte para SCPI, control por LAN, USB y GPIB.
- Compatibilidad con Múltiples Estándares: Ideal para pruebas de redes inalámbricas, radar, IoT y defensa.
Conclusión.
El R&S®SMW200A es una solución avanzada y versátil para la generación de señales de alta precisión. Su capacidad de adaptación, combinada con una interfaz intuitiva y características de alto rendimiento, lo convierten en la elección ideal para desarrolladores de telecomunicaciones, ingenieros de radar, fabricantes de dispositivos móviles y laboratorios de pruebas.
