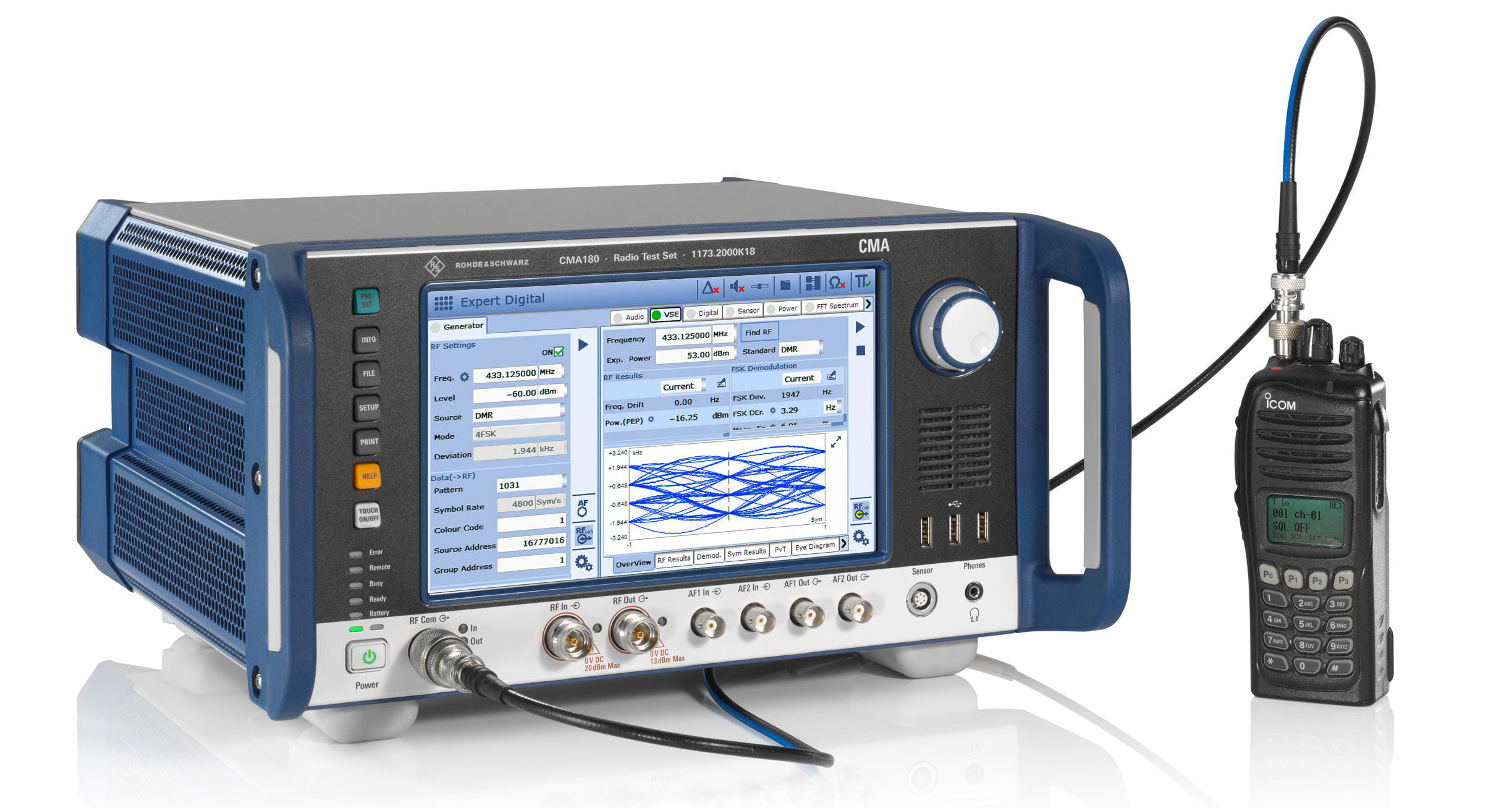

Probador de radios CMA180.
Descripción General
El CMA180 es un analizador de radiocomunicaciones que opera en el rango de 100 kHz a 3 GHz, basado en procesamiento digital de señales. Su interfaz intuitiva permite pruebas detalladas de transmisores y receptores, incluyendo evaluación de modulación analógica y digital.
Compatible con múltiples estándares como DMR, APCO P25, dPMR, NXDN, TETRA y LTE, este equipo analiza radios modernas, permitiendo mediciones de potencia, sensibilidad de recepción, calidad de transmisión y análisis espectral.
Funciones Clave.
Capacidades de Frecuencia y Modulación.
- Cobertura de frecuencia: 100 kHz - 3 GHz.
- Modulación analógica y digital: CW, AM, FM, PM, SSB, DMR, APCO P25, LTE, TETRA, Zigbee™, POCSAG.
Pruebas de Transmisión y Recepción.
- Alta potencia de entrada: Hasta 150 W pico / 100 W continua.
- Generación de señales arbitrarias (ARB): Reproducción de formas de onda generadas en MATLAB® y R&S®WinIQSIM2.
- Evaluación de calidad de audio: SINAD, THD, SNR, con filtros ajustables.
- Osciloscopio integrado: Visualización de señales de audio en el dominio del tiempo y espectro.
Análisis Espectral y Medición de RF.
- Analizador de espectro: Con funciones de barrido y generador de seguimiento.

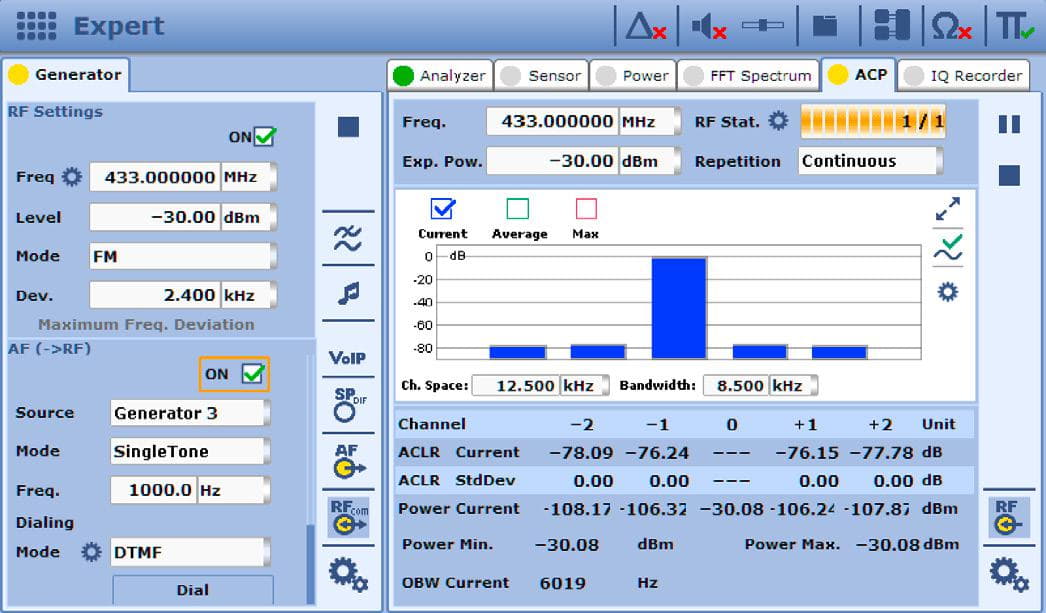

- Pruebas de ocupación de ancho de banda y potencia de canal adyacente (ACP).

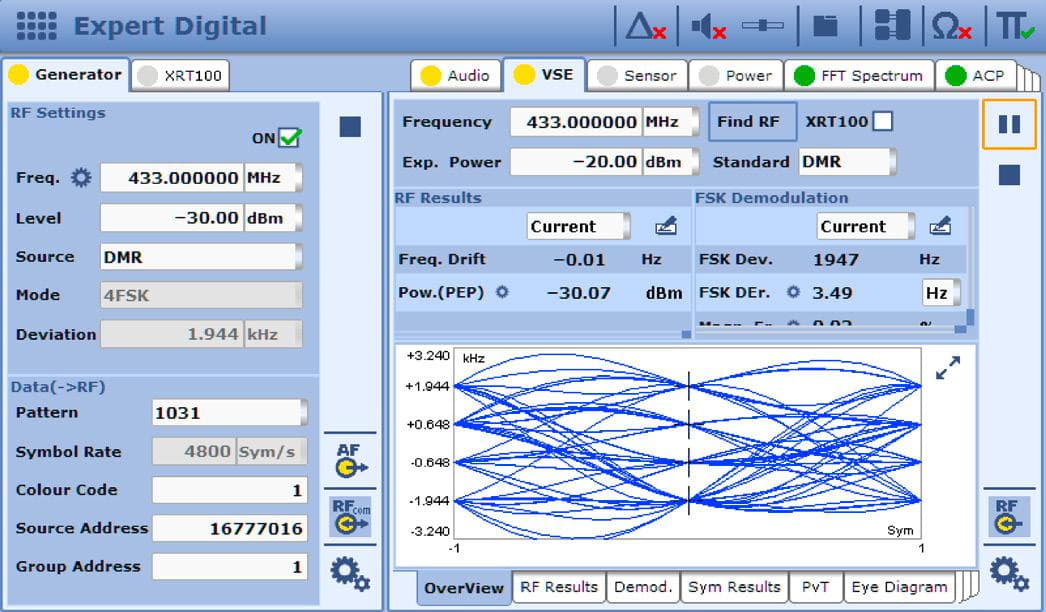

- Mediciones precisas de señales digitales con demodulación vectorial (EVM, constelaciones, diagramas de ojo).
- Generación de interferencias RF para evaluar rechazo de canal adyacente.
Pruebas Especializadas.
- Pruebas de navegación aérea: Generador de señales de ILS, VOR y balizas de marcación.
- VoIP conforme a EUROCAE ED-137B/C: Evaluación de radios aeronáuticas con análisis de retardo VoIP.
- Compatibilidad con sensores de potencia R&S®NRP y R&S®NRT: Conexión directa sin configuración.
Portabilidad y Configuración Flexible.
- Opciones de alimentación: 110 V - 250 V AC / 10 V - 30 V DC / Batería recargable.
- Interfaz de usuario táctil y operación mediante perilla giratoria.
- Conectividad avanzada: LAN, USB, SPDIF, TTL, GPIB.
- Modo experto: Configuración manual de generadores y analizadores para pruebas personalizadas.
Aplicaciones Típicas.
El CMA180 es ideal para pruebas en sectores de radiocomunicaciones, seguridad pública, telecomunicaciones y aeronáutica. Algunas de sus aplicaciones clave incluyen:
- Diagnóstico y ajuste de radios comerciales y profesionales.
- Pruebas de receptores de navegación aérea y radios de misión crítica.
- Evaluación de sensibilidad de recepción y calidad de transmisión en condiciones reales.
- Simulación de interferencias y pruebas de rechazo de canal.
Opciones y Accesorios.
El equipo puede ser complementado con varias opciones de software y hardware:
- Extensión de ancho de banda y frecuencia con el R&S®CMA-XRT100.
- Software R&S®CMArun para automatización de pruebas.
- Opciones para medición de batería y consumo energético.
- Capacidades de VoIP avanzadas para tráfico aéreo y control de radio digital.
- Accesorios como cajas de blindaje RF, sensores de potencia, antenas y adaptadores de impedancia.
