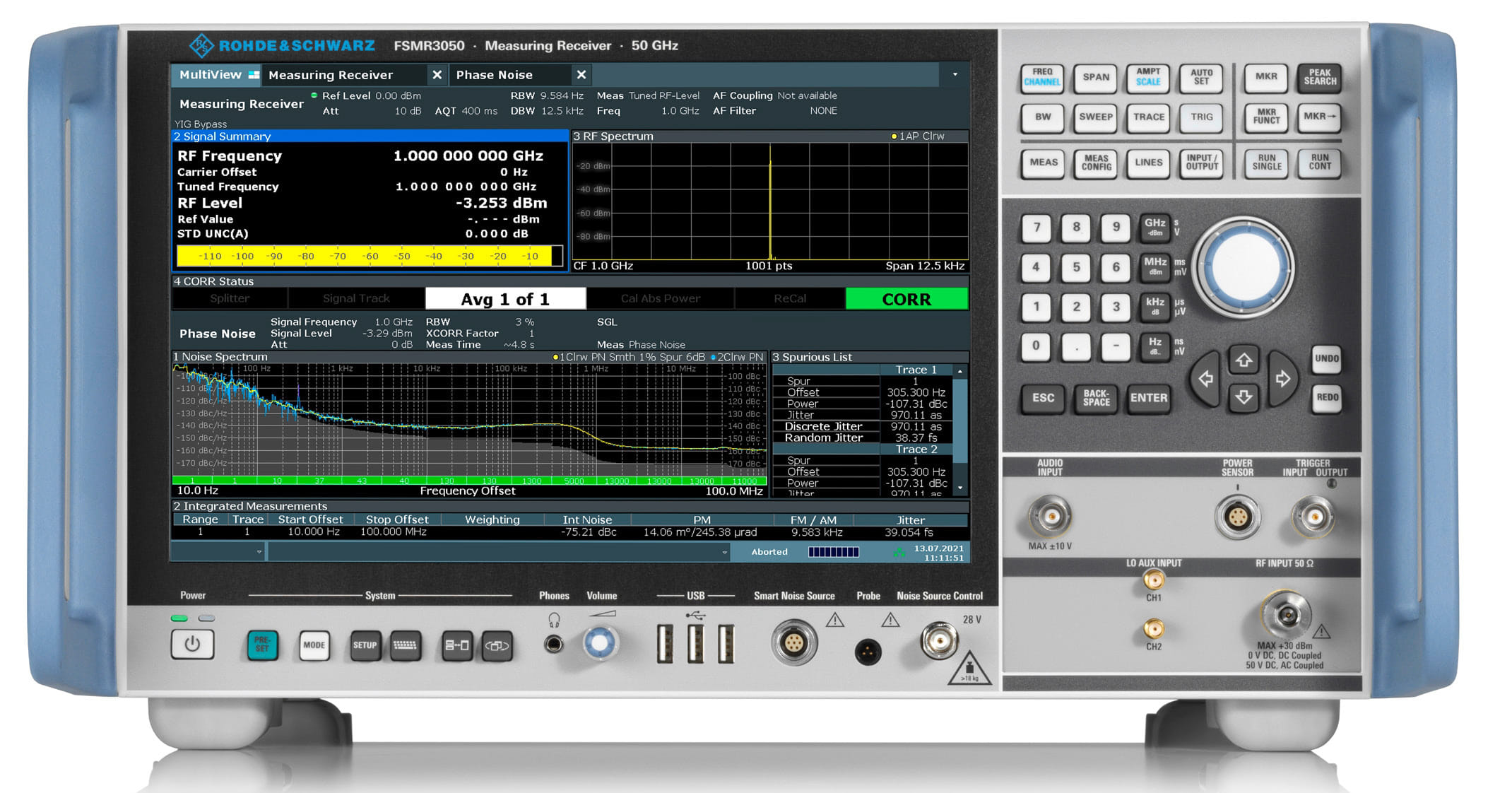

Receptor de medición FSMR3000.
1. Descripción general.
El R&S®FSMR3000 es un receptor de medición multifuncional que permite la calibración y verificación del rendimiento de generadores de señales y atenuadores. Combina diversas funciones en un solo equipo, reduciendo la necesidad de múltiples instrumentos en laboratorios de calibración y entornos de prueba.
2. Características clave.
- Rango de frecuencia: 2 Hz a 8/26.5/50 GHz.
- Calibrador de nivel de alta precisión: Mide niveles de –152 dBm a +30 dBm.
- Medidor de potencia: Compatible con sensores de la familia R&S®NRP.
- Analizador de modulación: Compatible con señales AM, FM y PM.
- Analizador de espectro completo: Para mediciones de armónicos, ruido de fase y calidad de señales digitales.
- Analizador de ruido de fase avanzado: Con correlación cruzada y sensibilidad de hasta –163 dBc (1 Hz) a 10 kHz de desplazamiento.
- Análisis de señales vectoriales: Hasta 80 MHz de ancho de banda.
3. Funciones principales.
3.1 Calibración y medición de potencia.
- Alta linealidad y estabilidad en la medición de niveles de RF.
- Corrección automática del coeficiente de onda estacionaria de voltaje (VSWR) con sensores de potencia.
- Capacidad para medir la potencia absoluta y relativa de señales con alta precisión.

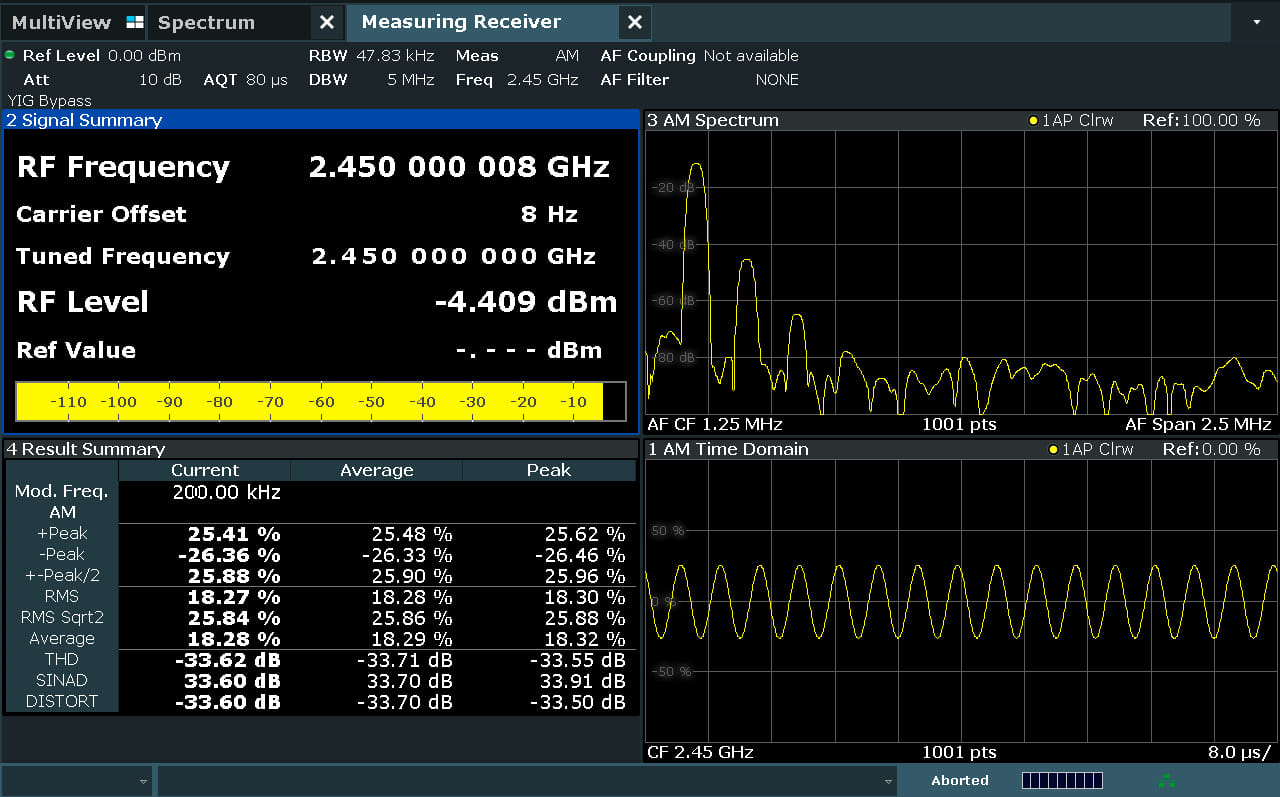

3.2 Análisis de modulación AM/FM/PM.
- Medición precisa de profundidad de modulación en AM.
- Medición de desviación de frecuencia en FM y PM con incertidumbre menor al 0.5%.
- Posibilidad de aplicar filtros de audio y visualizar los parámetros de modulación en tiempo real.
3.3 Análisis de señales y espectro.
- Medición de armónicos, intermodulación, ancho de canal y otras características espectrales.

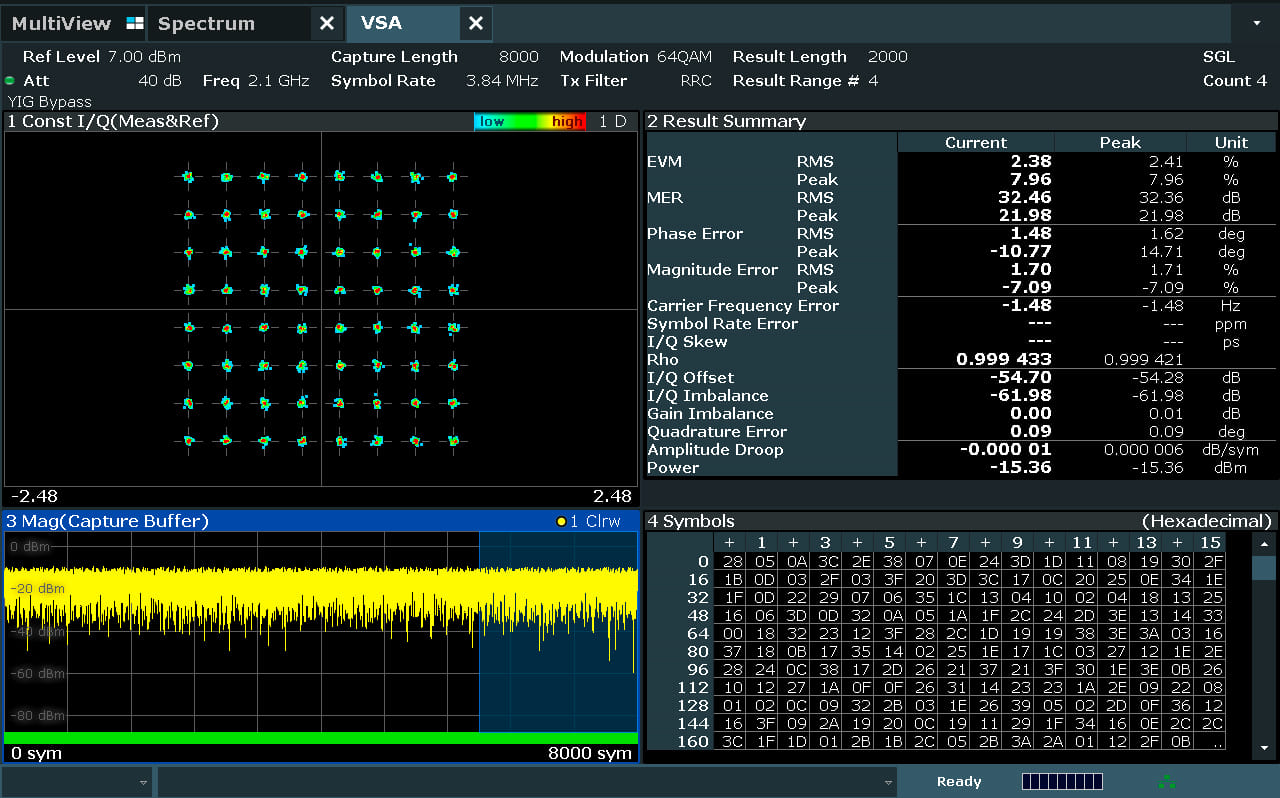

- Análisis de señales digitales con modulaciones hasta 16384QAM.
- Evaluación de la figura de ruido en dispositivos electrónicos.

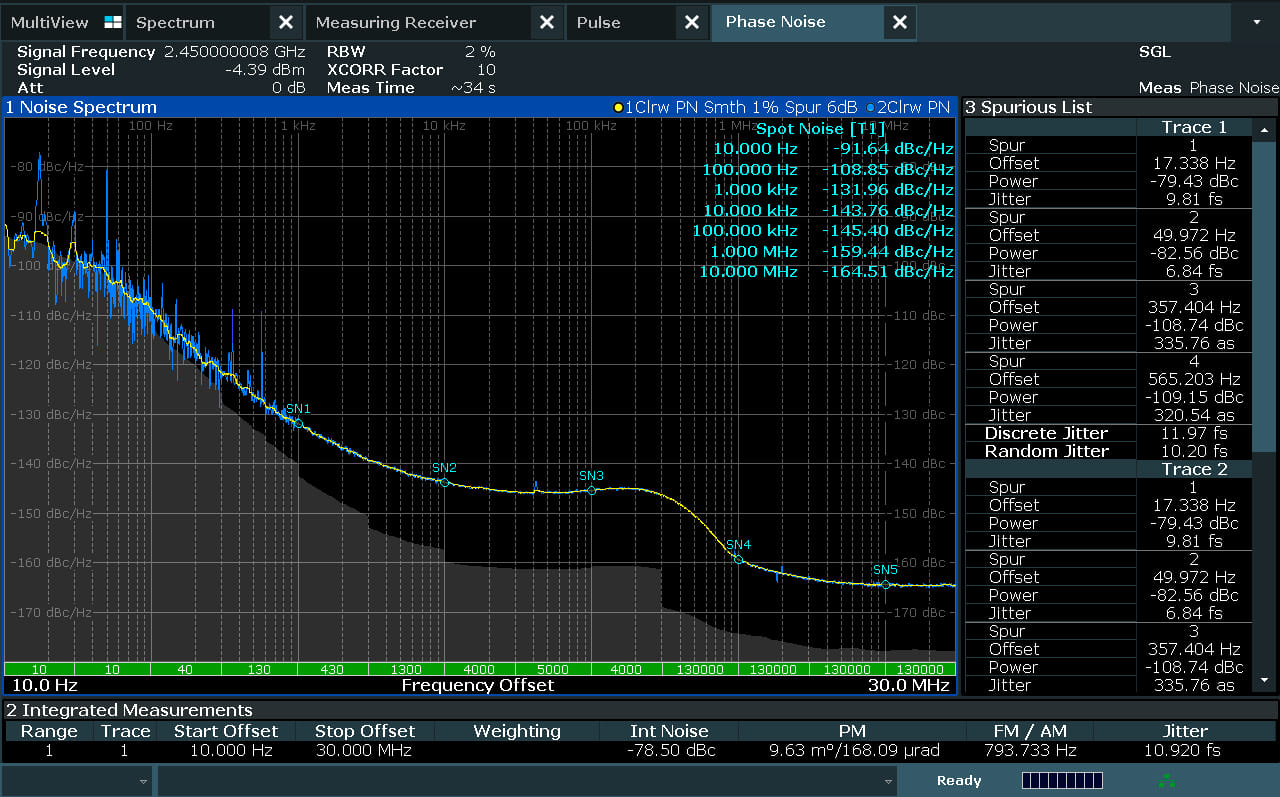

3.4 Análisis de ruido de fase avanzado.
- Uso de correlación cruzada para mejorar la sensibilidad en mediciones de ruido de fase.
- Capacidad de medición simultánea de ruido de fase y ruido de amplitud.
- Soporta mediciones con desplazamientos de frecuencia desde 1 Hz hasta 30 MHz.
3.5 Análisis de señales pulsadas.
- Medición de parámetros clave como duración del pulso, período, tiempos de subida y bajada, y variación de potencia dentro del pulso.
- Almacenamiento segmentado de datos para análisis eficiente de trenes de pulsos largos.
3.6 Mediciones de navegación aérea (VOR/ILS).
- Permite la calibración de generadores de señales de navegación aérea sin necesidad de instrumentos adicionales.
- Análisis de espectro y parámetros de modulación en señales VOR e ILS.
4. Opciones y accesorios.
4.1 Opciones de hardware.
- Módulos de preamplificación: Mejoran la sensibilidad y amplían el rango de medición.
- Ancho de banda extendido: Permite análisis de señales con hasta 80 MHz de ancho de banda.
- Analizador de ruido de fase: Para mediciones detalladas con mayor sensibilidad.
4.2 Opciones de firmware.

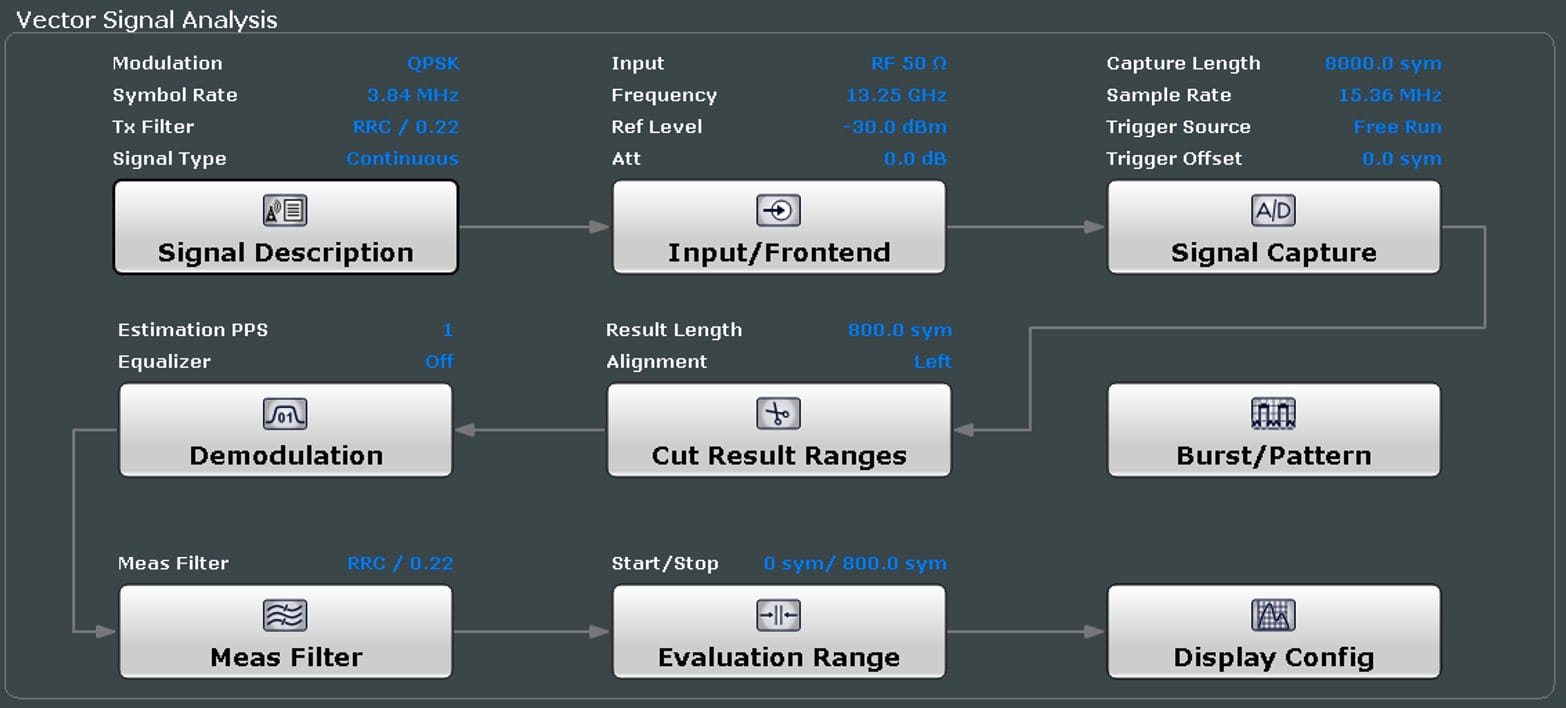

- Análisis vectorial de señales: Para medición de modulaciones digitales avanzadas.
- Mediciones de ruido de fase: Funcionalidad opcional para evaluar la calidad de generadores de señales.
- Análisis de señales pulsadas: Evaluación detallada de trenes de pulsos en sistemas de radar y telecomunicaciones.
4.3 Sensores de potencia recomendados.
- Sensores de potencia térmicos y de diodo para medición de potencia en diferentes rangos de frecuencia.
- Sensores de potencia con divisores incorporados para procesos de medición simplificados.
5. Beneficios y ventajas.
- Reducción de equipos en el laboratorio: Un solo dispositivo reemplaza múltiples instrumentos de prueba.
- Alta precisión en mediciones de calibración: Cumple con los estándares de la industria en estabilidad y linealidad.
- Modularidad y escalabilidad: Se puede actualizar con módulos adicionales según las necesidades del usuario.

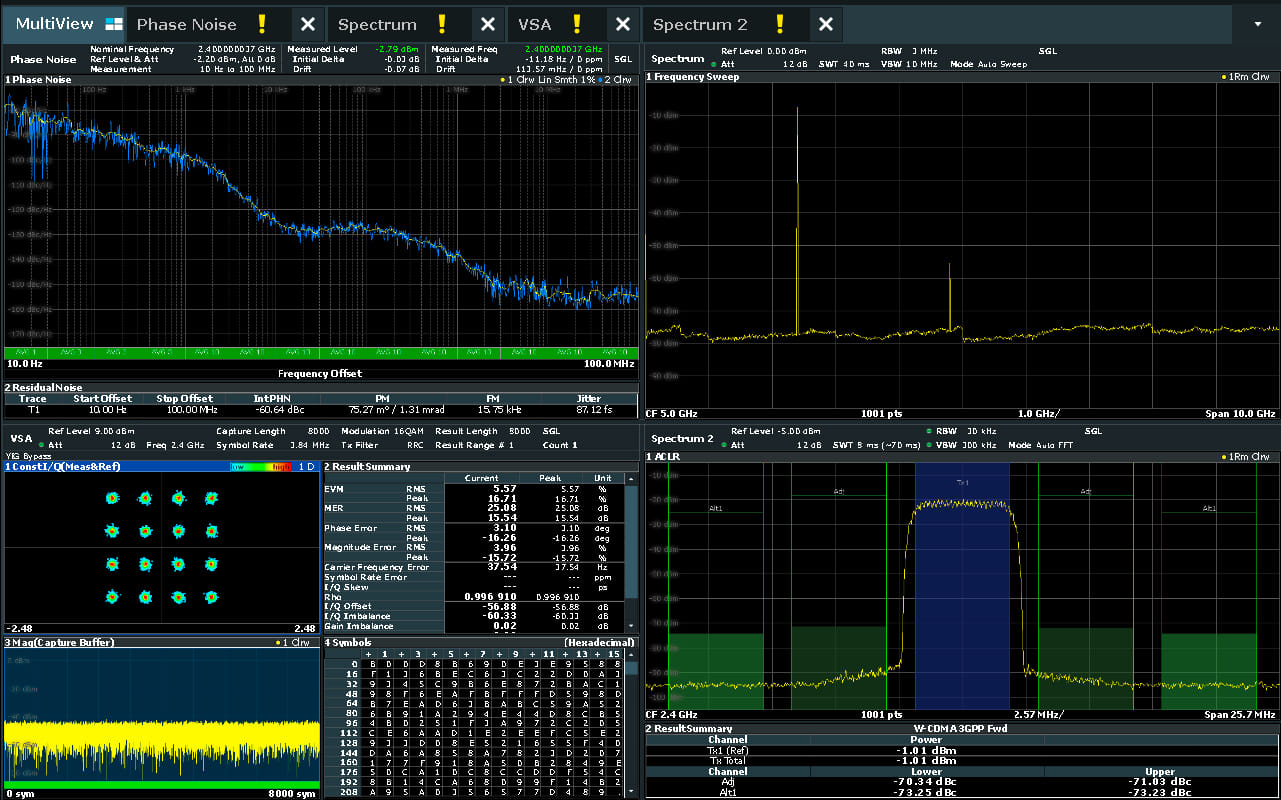

- Interfaz de usuario intuitiva: Pantalla táctil y software optimizado para simplificar el proceso de medición.
6. Conclusión.
El R&S®FSMR3000 es una solución de alto rendimiento para laboratorios de calibración y entornos de prueba donde se requiere alta precisión en la medición de señales. Su capacidad para integrar múltiples funciones en un solo equipo reduce costos y mejora la eficiencia operativa.
