Mobile wireless testing 5G.

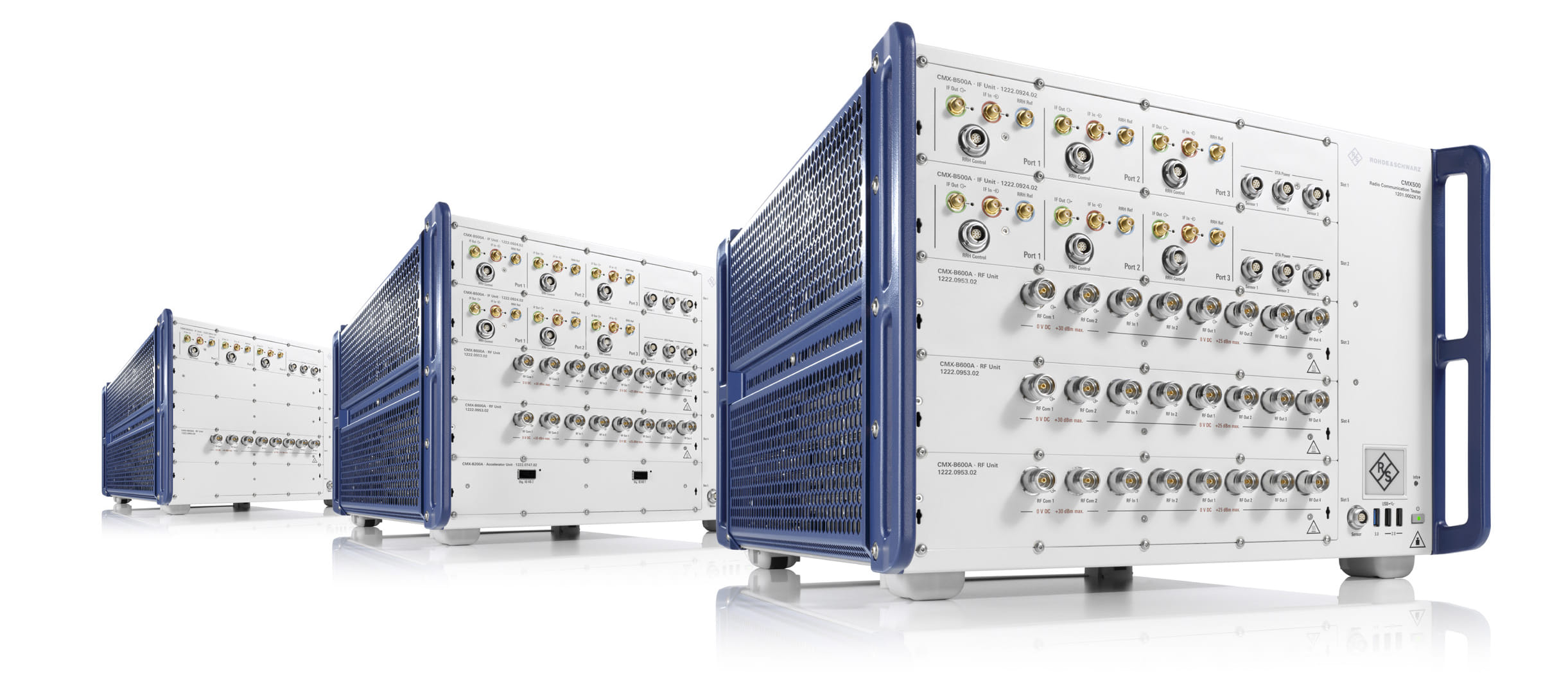

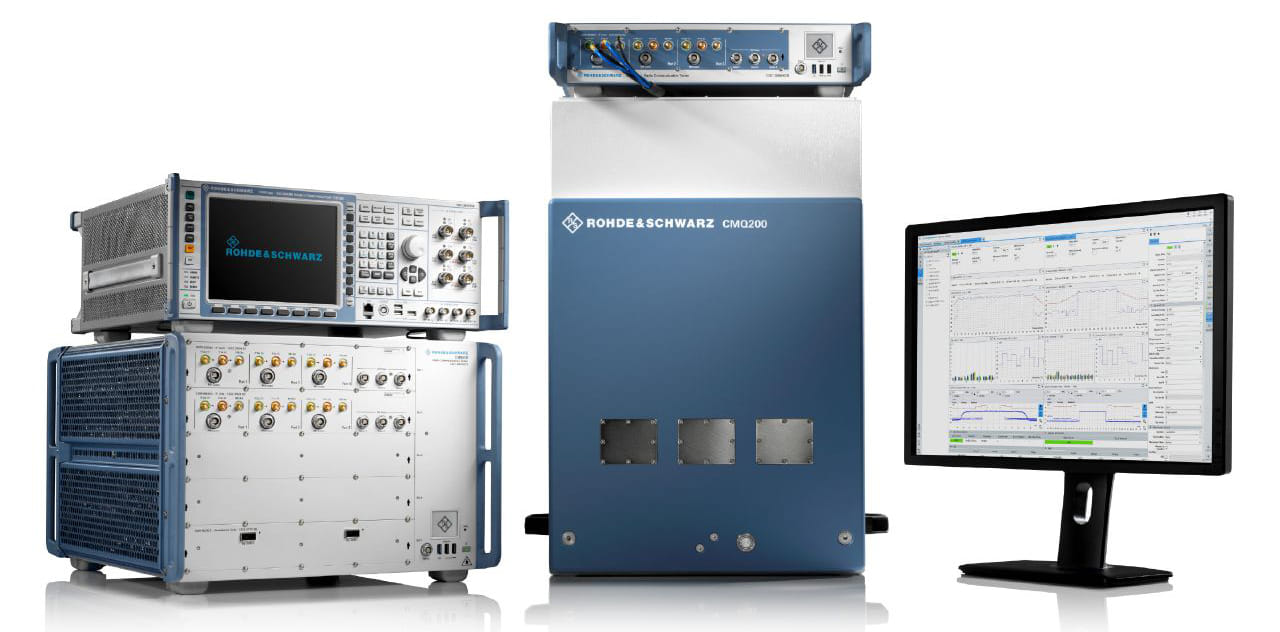

El R&S®CMX500 es un sistema de prueba avanzado diseñado para evaluar el rendimiento de redes 5G NR y WLAN en diferentes escenarios de prueba. Permite realizar mediciones de RF, pruebas de protocolo y verificación de aplicaciones en dispositivos móviles, desde su desarrollo hasta su certificación final.
Su diseño modular y capacidad para manejar hasta 20 Gbps de tasa de datos lo convierten en una herramienta esencial para pruebas de RF, conformidad con 3GPP, aceptación de operadores y pruebas de conectividad en redes LTE, FR1 y FR2.
Características Clave.
- Compatibilidad Multibanda: Soporta LTE, FR1 (sub-8 GHz) y FR2 (24 GHz a 50 GHz).
- Alto Rendimiento de Datos: Capacidad de prueba de hasta 20 Gbps.
- Automatización y Secuencias de Prueba: Incluye R&S®CMsequencer para ejecución de pruebas automatizadas.
- Pruebas en Diferentes Configuraciones: Permite realizar pruebas No-Signaling y Signaling.

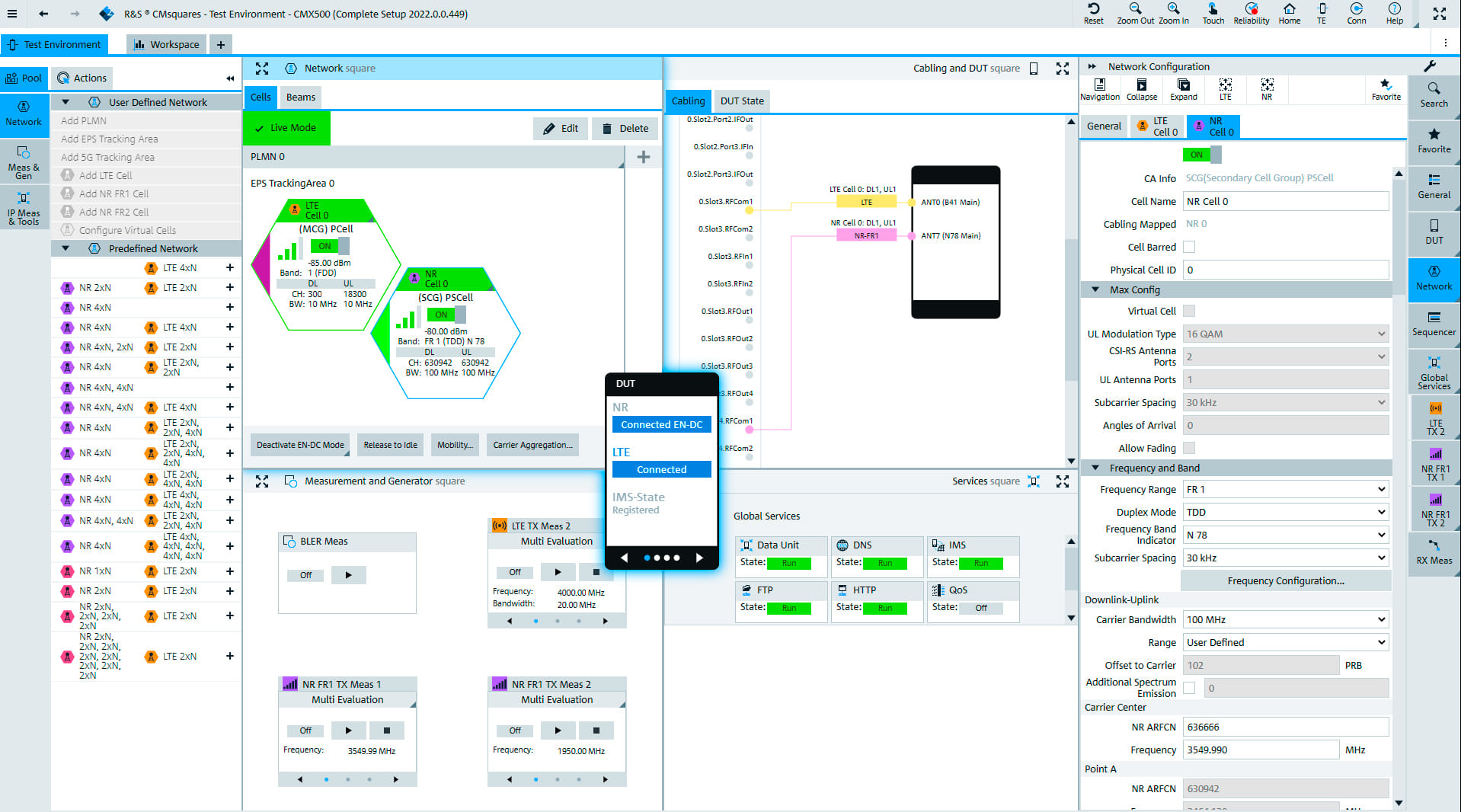

- Interfaz Intuitiva y Control Remoto: Software basado en web (R&S®CMsquares) con soporte para Python y SCPI.
- Compatibilidad con Redes de Última Generación: Compatible con 5G NSA/SA, IoT RedCap y pruebas MIMO avanzadas.
- Verificación de Aplicaciones: Soporte para pruebas de IMS, VoLTE, VoNR, VoWLAN y redes privadas.
Aplicaciones Principales.
1. Pruebas de Redes 5G y Conectividad Inalámbrica.
- Simulación de redes 5G NR SA y NSA.
- Pruebas de coexistencia entre LTE y 5G en entornos urbanos.
- Medición del rendimiento de agregación de portadoras y redes multibanda.

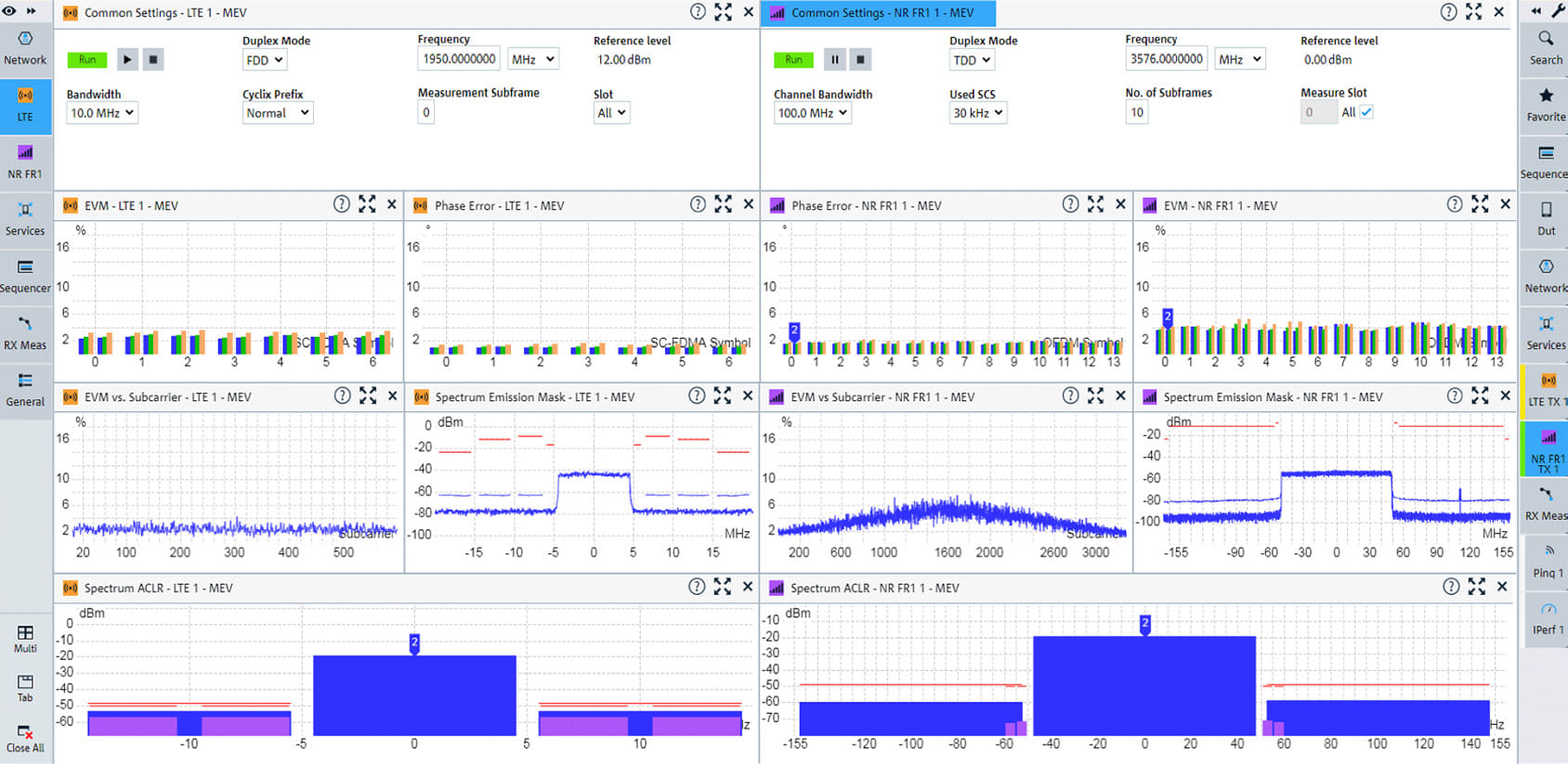

2. Medición de Parámetros RF y Conformidad con 3GPP.
- Evaluación de transmisión y recepción de señales en dispositivos móviles.

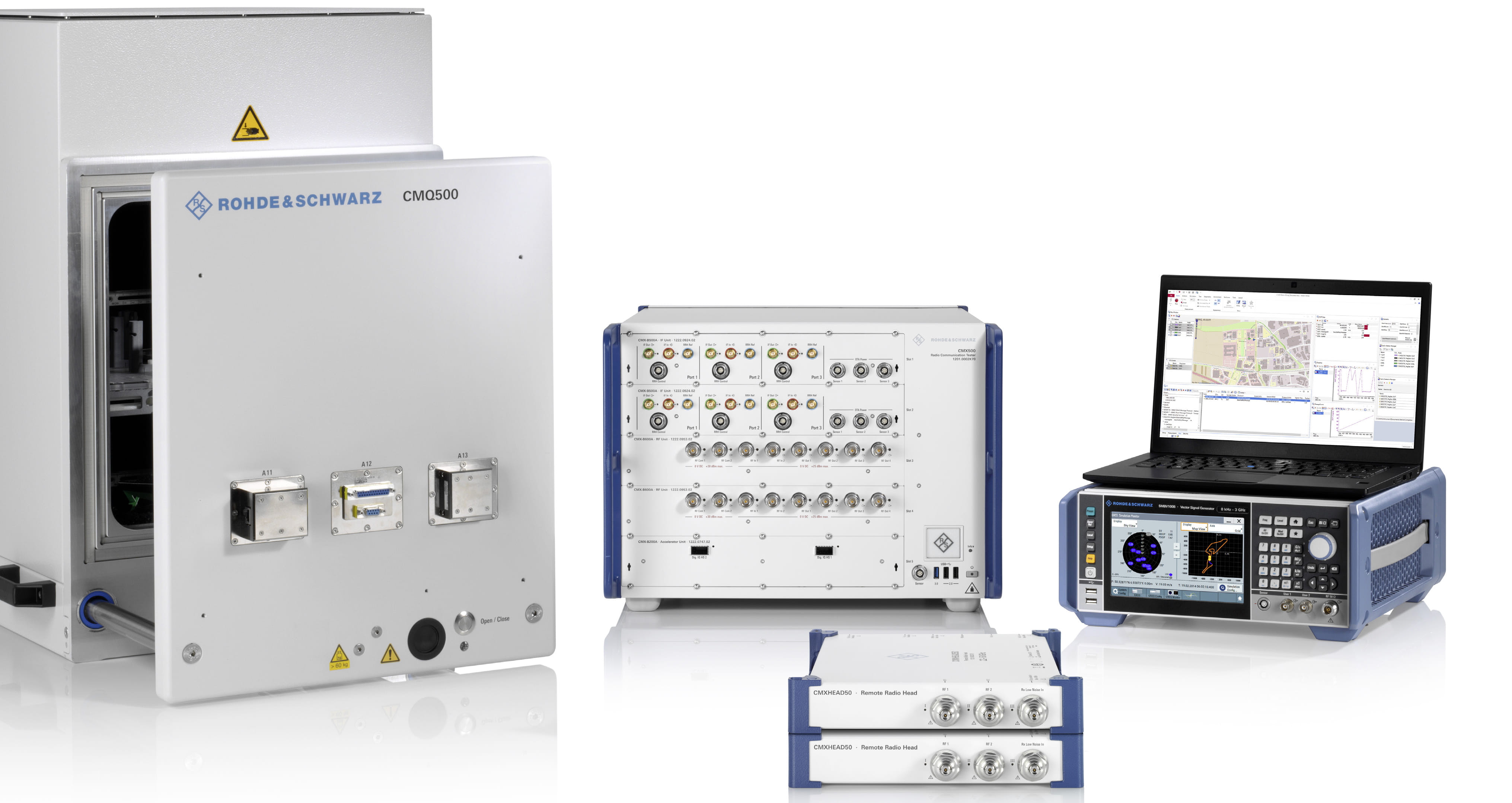

- Pruebas de TX/RX en FR1 y FR2, con análisis en cámaras OTA.
- Pruebas de aceptación por operadores de red (NetOp Tests).
- Simulación de condiciones de red con fading multipath y desensibilización por interferencia interna.
3. Pruebas de Aplicaciones y Experiencia del Usuario.
- Pruebas IMS: Evaluación de servicios de VoLTE, VoNR y VoWLAN.
- Medición de Consumo de Energía: Evaluación de duración de batería con tráfico real.
- Análisis de Seguridad y Slicing de Red: Verificación de políticas de tráfico y segmentación de red.
- Carga de Tráfico IP: Pruebas de rendimiento en redes IPv4/IPv6.
4. Automatización y Simulación de Bandas.
- R&S®CMsequencer: Creación de secuencias de prueba con bloques gráficos.
- Shuffler: Prueba automática de combinaciones de bandas en LTE y 5G NR.
- Interfaz Python: Scripts para automatizar pruebas de RF, movilidad y rendimiento.
Especificaciones Técnicas Destacadas.
| Característica | Especificación |
|---|---|
| Rango de Frecuencia | LTE y FR1: hasta 8 GHz; FR2: 24 GHz a 50 GHz |
| Ancho de Banda | Hasta 1 GHz por transmisor |
| Número de Capas MIMO | Hasta 32 capas simultáneas |
| Conectividad | LAN, USB, SCPI, Python |
| Protocolos Soportados | LTE, 5G NSA/SA, Wi-Fi 6/7, VoLTE, VoNR |
| Tipos de Prueba | RF, Conformidad 3GPP, aceptación de operadores, pruebas de aplicaciones |
Ventajas Claves.
- Flexibilidad Modular: Expansión sencilla con módulos adicionales.
- Alta Precisión y Repetibilidad: Mediciones exactas en entornos de laboratorio.
- Automatización Eficiente: Reducción del tiempo de prueba con scripts predefinidos.
- Interfaz Amigable: Configuración y pruebas desde un entorno gráfico web.
- Compatibilidad con Redes del Futuro: Soporte para 5G, IoT, MIMO y Carrier Aggregation.
Conclusión.
El El R&S®CMX500 es una solución completa y escalable para pruebas de 5G NR, LTE y WLAN en dispositivos móviles. Su capacidad para realizar pruebas de RF, evaluación de protocolo, medición de rendimiento IP y análisis de coexistencia lo convierten en una herramienta esencial para fabricantes de equipos, operadores de red y laboratorios de certificación.
