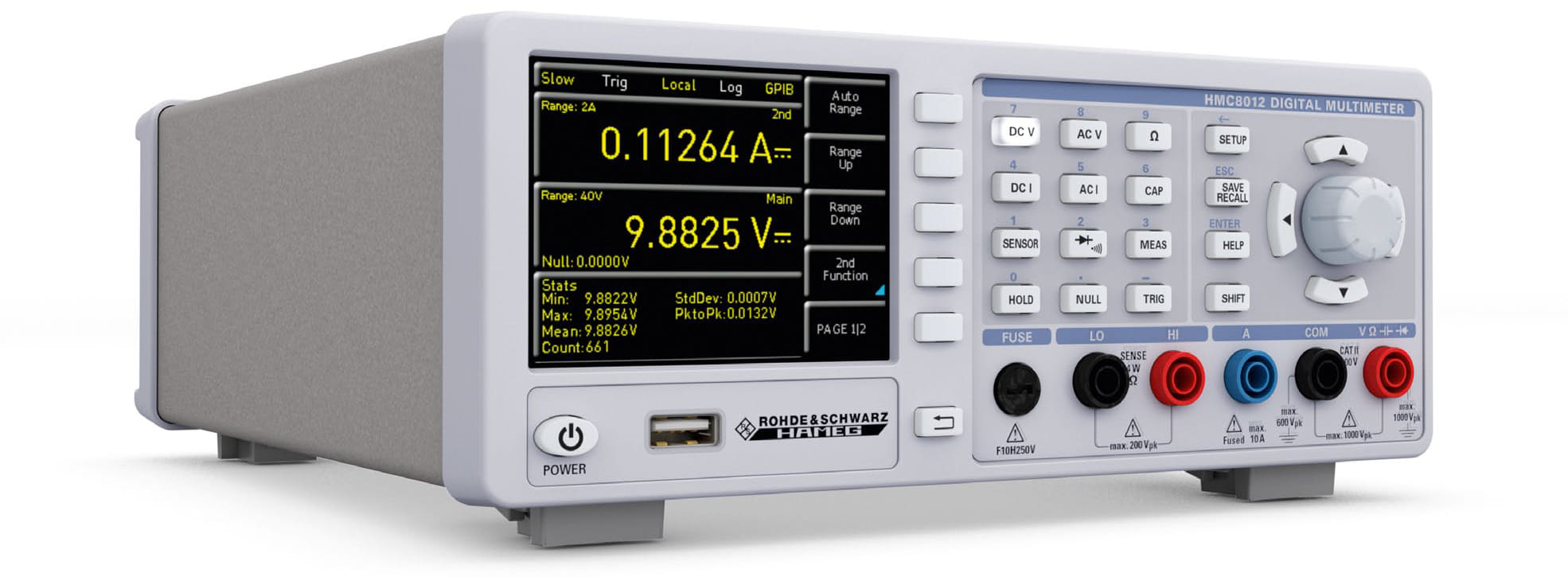

Multímetro Digital de 5 ¾ dígitos.
El HMC8012 es un multímetro digital de alta precisión con una resolución de 5 ¾ dígitos (480,000 cuentas), diseñado para aplicaciones en laboratorios, pruebas industriales y entornos de investigación y desarrollo. Su pantalla TFT a color ofrece una lectura clara y permite mostrar hasta tres mediciones simultáneamente.
Características Clave.
- Alta precisión en medición de voltaje, corriente, resistencia, capacitancia y temperatura.
- Mediciones simultáneas de CC, CA y estadísticas.
- Velocidad de muestreo: Hasta 200 mediciones por segundo.
- Resolución alta: 1 µV, 100 nA, 1 mΩ, 1 pF, 1 Hz, 0.1 °C.
- Mediciones True RMS en voltaje y corriente alterna.
- Funciones matemáticas avanzadas, como pruebas de límites, mínimo/máximo, promedio, compensación y potencia en CC.
- Registro de datos en formato CSV en memoria interna o en unidad USB.
- Interfaz versátil: USB-TMC, Ethernet (LXI en preparación), IEEE-488 (GPIB opcional).
- Compatible con comandos SCPI.
Funciones de Medición.
El HMC8012 es compatible con 12 funciones de medición:
- Voltaje en CC (DCV): Precisión de 0.015%.
- Corriente en CC (DCI).
- Voltaje en CA (ACV) y Corriente en CA (ACI): Medición True RMS con amplio rango de frecuencias.
- Frecuencia: De 5 Hz a 700 kHz.
- Resistencia (2 y 4 hilos): Desde 400 mΩ hasta 250 MΩ.
- Capacitancia: Desde 5 nF hasta 500 µF.
- Continuidad: Con umbral ajustable en pasos de 1 Ω.
- Prueba de diodos: Medición con corriente constante de 1 mA.
- Medición de temperatura con sensores de platino (PT100, PT500, PT1000).
- Medición de potencia en CC.
- Funciones matemáticas avanzadas.
- Registro de datos y análisis estadístico.
Especificaciones Destacadas.
1. Medición de Voltaje en CC.
- Rango: 400 mV - 1000 V.
- Precisión básica: ±0.015% de la lectura.
- Impedancia de entrada: 10 MΩ / >10 GΩ (según el rango).
2. Medición de Corriente en CC.
- Rango: 20 mA - 10 A.
- Caída de voltaje: <0.3 V en rangos bajos.
- Protección de sobrecarga: Fusible interno en el panel frontal.
3. Medición de Voltaje en CA (True RMS).
- Frecuencia: 10 Hz - 100 kHz.
- Precisión: Desde 0.3% hasta 3%, dependiendo de la frecuencia.
- Factor de cresta: Hasta 10 (con 0.5% de error adicional).
4. Medición de Resistencia (2/4 hilos).
- Rango: 400 mΩ - 250 MΩ.
- Corriente de prueba: Desde 1 mA hasta 100 nA.
- Precisión: ±0.015% en rangos bajos.
5. Medición de Capacitancia.
- Rango: 5 nF - 500 µF.
- Precisión: Desde ±1% hasta ±2%.
6. Frecuencia y Contador de Frecuencia.
- Frecuencia medida en ACV/ACI: 5 Hz - 700 kHz.
- Precisión: ±0.01%.
- Resolución: Hasta 1 Hz en modo lento.
Funciones Adicionales
Funciones Matemáticas.
- Mínimo/Máximo/Promedio.
- Desviación estándar.
- Cálculo en dB y dBm con impedancia de referencia configurable.
Registro de Datos.
- Almacenamiento interno: Hasta 50,000 mediciones.
- Almacenamiento externo: Capacidad ilimitada en USB.
- Tasa de muestreo: Desde 5 ms hasta 3600 s por medición.
Interfaces y Conectividad.
- USB 2.0 (TMC/CDC-VCP).
- Ethernet 10/100 Mbps (LXI en preparación).
- IEEE-488 (GPIB) opcional.
- Control remoto con SCPI.
Diseño y Alimentación.
- Pantalla: TFT a color, con excelente visibilidad.
- Dimensiones: 222 x 88 x 280 mm.
- Peso: Aprox. 2.7 kg.
- Alimentación: 115V / 230V (50Hz / 60Hz).
- Consumo: 25W máx., 12W típico.
Seguridad y Certificaciones.
- Categoría de medición: CAT II (600V), CAT I (1000V CC / 750V CA).
- Protección contra sobrecarga: 1000V en todas las entradas.
- Cumplimiento EMC: DIN EN 61326-1, DIN EN 55011.
- Cumplimiento de seguridad: DIN EN 61010-1, CSA-C22.2 .
Accesorios Incluidos y Opcionales
Incluidos:
- Cable de alimentación.
- Manual impreso.
- Juego de puntas de prueba de silicona (negro y rojo).
- CD con software.
Opcionales:
- HZ812: Sonda de temperatura PT100 (2 hilos).
- HZ887: Sonda de temperatura PT100 (4 hilos).
- HZC95: Kit de montaje en rack de 19” (2RU).
Aplicaciones Típicas.
- Laboratorios de I+D: Medición de precisión en investigación y desarrollo.
- Calibración y mantenimiento: Verificación de equipos electrónicos.
- Pruebas en producción: Control de calidad en fabricación de dispositivos electrónicos.
- Industria de telecomunicaciones y energía: Monitoreo de señales de CA y CC.
Conclusión.
El HMC8012 es un multímetro digital de alta precisión, versátil y con amplias capacidades de conectividad. Su pantalla a color, interfaz intuitiva y funciones avanzadas lo hacen ideal para laboratorios, pruebas industriales y aplicaciones de investigación. Con su precisión de 0.015%, compatibilidad con SCPI y opciones de registro de datos, se posiciona como una herramienta de referencia en el sector de la instrumentación electrónica.
